Convertisseur Résistance Code couleur

Bien que ces codes sont le plus souvent associés à des résistances, alors peut également s'appliquer à des condensateurs et autres composants.

   La couleur standard procédé de codage pour les résistances utilise une couleur différente pour représenter chaque nombre de 0 à 9: noir, brun, rouge, orange, jaune, vert, bleu, violet, gris, blanc. Sur une résistance de 4 bandes, les deux premières bandes représentent les chiffres significatifs. Sur une bande de 5 et 6, les trois premiers groupes sont les chiffres significatifs. Le groupe suivant représente la "décennie" multiplicateur ou. Comme dans la bande de plus de 4 par exemple, les deux premières bandes sont rouges et pourpres, représentant 2 et 7. La troisième bande est de couleur orange, soit 3 103 ou sens 1000. Cela donne une valeur de 27 * 1000, ou 27000 Ohms. L'or et l'argent des bandes décennie diviser par une puissance de 10, ce qui permet pour les valeurs en dessous de 10 Ohms. Les 5 et 6 résistances groupe de travail exactement la même que la résistance de 4 bandes. Ils viennent ajouter un chiffre significatif. Le groupe, après la décennie est la tolérance. Ceci indique le degré de précision de la résistance par rapport à sa spécification. La résistance de 4 bandes a une tolérance d'or, ou 5%, ce qui signifie que la valeur réelle de la résistance pourrait être de 5% en plus ou moins de 27000 ohms, permettant des valeurs comprises entre 25650 à 28350 ohms. La dernière bande sur une résistance de la bande des 6 est le coefficient de température de la résistance, mesurée en ppm / ° C ou parties par million par degré centigrade. Brown (100 ppm / ° C) sont les plus populaires, et travaillera pour la plupart des conditions de température raisonnable. Les autres sont spécialement conçus pour les applications critiques de température

12KV générateur de haute tension



Le circuit passe-temps ci-dessous utilise une méthode inhabituelle de produire environ 12.000 volts avec environ 5uA de courant. Deux SCR former deux circuits générateur d'impulsions. La décharge deux SCR une 0.047uF une 400v condensateur à travers une bobine de déclenchement Lampe au xénon à 120 fois par seconde.
Les impulsions à haute tension produite au secondaire de la bobine de déclenchement sont corrigées au moyen de deux diodes 6KV amortisseur. Le circuit de doubleur de tension au secondaire de la bobine de déclenchement des frais de deux condensateurs à haute tension de disque jusqu'à environ 12KV. Bien que ce circuit ne peut pas produire beaucoup de courant être très prudent avec lui. Une étincelle peut sauter 12KV environ 0,75 de pouce de sorte que le circuit électronique doit être soigneusement filaire avec beaucoup d'espace entre les composants.

18v AC pour alimentation DC



Il s'agit d'une alimentation linéaire classique qui produit un 18v réglementé, évalué à environ 1 ampère.

240VAC à 5VDC ALIMENTATION



C'est une façon simple pour alimenter une certaine logique 5V à partir d'une source de 240VAC. Si un adaptateur secteur 120VAC est utilisé, le circuit fonctionne également pour les lignes à haute tension 120VAC.

Eliminator batterie 9v


Si vous utilisez des dispositifs à pile 9V pendant de longues périodes de temps, vous pouvez obtenir assez de constamment changer les piles. Le circuit ci-dessous peuvent être branchés à un appareil sous tension pile 9v, tirent de la puissance d'une alimentation externe à l'adaptateur de courant continu. J'ai conçu le circuit autour d'un très commun LM317 régulateur de tension réglable.


Le circuit utilise un hors-la durée de 12 V à +15 V adaptateur secteur. Elles sont très communes et peuvent être achetés à partir d'une variété de sources. J'ai inclus une illustration montrant comment faire un clip pile 9V, de sorte que le séparateur peut juste se fixent sur clip de la pile du dispositif électronique

JFET haute impédance tampons



J'ai utilisé ces circuits à plusieurs reprises. Ils sont grands quand vous avez besoin d'un amplificateur à gain faible signal alternatif avec une impédance d'entrée très élevé. Il est bon au-delà de 50MHz.

SWITCH FINGER TOUCH ACTIVE

Il ne devient pas plus facile si vous voulez un interrupteur à l'état solide qui est activé par simple pression d'un doigt. Deux petite tension route broches en métal à travers la peau du doigt un commutateur MOSFET. Le circuit est idéal pour les situations un interrupteur de type mécanique de la membrane n'est pas souhaitée.

Entrée FET détecteur haute vitesse de la lumière

Ce circuit est encore une autre conception qui convertit le courant d'une diode PIN photo à une tension. Il a une largeur de bande qui s'étend au-delà de 50MHz.

CIRCUIT protège contre inversion de polarité BATTERIE

Ce circuit simple peut protéger un circuit électronique sensible à partir d'une connexion accidentelle d'une batterie avec une polarité inversée. Le FET à canal N relie le dispositif électronique à la batterie uniquement lorsque la polarité est correcte. Le circuit a été dessinée pour un appareil alimenté par une seule 1,5 volts pile bouton. Cependant, le circuit peut fonctionner avec des tensions plus élevées ainsi.

POMPE DE CHARGE EFFICACE DIVISE LA TENSION D'ALIMENTATION

Ce circuit utilise un FET et quelques dispositifs logiques permettant de convertir une tension continue à environ la moitié de sa valeur

Charge Coupled relais MOSFET.

Ce circuit agit comme un AC / DC relais avec une cote de pointe jusqu'à 50 volts et jusqu'à 10 ampères de courant. L'oscillateur différentiel fournit une tension sur les grilles des deux transistors FET avec une bonne isolation sera seul dessin 1,5 mA de courant.

COUPLAGE DE CHARGE DE RELAIS BIDIRECTIONNEL MOSFET de puissance.

Le circuit utilise un package convertisseur peu coûteux C-MOS et quelques petits condensateurs pour alimenter deux transistors MOS de puissance d'une alimentation 12V à 15V. Depuis les valeurs condensateur de couplage utilisé pour piloter les MOSFET sont petites, le courant de fuite de la ligne électrique dans le circuit de commande est un 4UA minuscules. Seulement environ 1,5 mA de courant continu est nécessaire pour allumer et éteindre 400 watts de courant alternatif ou continu à une charge.

Equivalence projecteur halogène à LED

voici quelque information sur equivalence projecteur halogène à LED



          Projecteur LED             Equivalent halogène
             20W                               150W
            40W                                 250W
            70W                                500W
           140W                               1000W



EQUIVALECE TUBE FLUORESCENT A LED

voici quelque information sur equivalence tube fluorescent à LED

     Tube LED                  Equivalent fluorescent
   9W 600mm                   T8 18W 600mm
   22W 1200mm               T8 36W 1200mm
  24W 1500mm               T8 58W 1500mm

equivalence ampole globe à LED

    equivalence ampole globe à LED

    Globe LED           Equivalent incandescent
          6W                           40W
          8W                             60W
         14W                          80W

Incandescente      Halogène      LED           Consommation      / an
Incand.             / LED
25W 15W 1,5W 64 KW            / 3,83 KW
30W 20W 3W 77 KW            / 7,66 KW
50W 35W 4W 127 KW         / 10,22 KW
65W 45W 5W 166 KW         / 12,77 KW
75W 50W 6W 192 KW        / 15,33 KW
100W 65W 9W 255 KW       / 23 KW
120W 75W 12W 307 KW       / 30,66 KW
150W 100W 14W 383 KW       / 35,77 KW
180W 120W 20W 460 KW      / 51,1 KW

un moonnayeur électronique à carte à puce

Dans cet article, nous vous proposons un système de contrôle électronique pour la gestion d’unités de temps, adapté aux distributeurs automatiques de services payants. L’insertion, dans un lecteur, d’une carte à puce dûment chargée en unités, actionne un relais qui reste activé tant que la carte dispose d’unités à consommer ou tant qu’elle n’est pas extraite du lecteur. Les applications sont tellement nombreuses que nous laissons libre cours à votre imagination

Comment ça marche ?

Il s’ agit d’ un système de contrôle pour de petites machines automatiques, basé sur des cartes à puce rechargeables. Le relais de sortie n’ est pas activé durant une période déter- minée, comme dans certains systèmes, mais à l’introduc- tion d’une carte dans l’appareil. Il reste ensuite dans cet état, tant que la carte n’est pas extraite ou, du moins, jus- qu’à l’épuisement du crédit d’unités disponibles. En ef fet, le crédit est automatiquement débité d’une unité de temps (déterminée en phase de programmation entre 5 et 255 secondes).
Le système est destiné à l’auto-
matisation d’appareils destinés au
public et il est très pratique car il évite
d’ avoir recours aux pièces de monnaie
ou aux traditionnels jetons. Cela permet
aux clients d’accéder aux dif férents ser-
vices un certain nombre de fois, ou pour
un temps donné, simplement en acquérant
des crédits (unités de temps). Lorsque le cré-
dit est épuisé, il suffit de faire recharger la
carte.
Précisons que, par rapport à d’autres monnayeurs
analogues où les unités sont décomptées, les cartes
à puce utilisées dans ce monnayeur sont, en plus, éga-

lement rechargeable d’un certain nombre d’unités (0 à 255). La dif férence est dans le fait que, dans cette applica- tion, une unité de temps n’est pas débitée simplement à l’in- troduction et à l’extraction de la carte dans le lecteur, mais après l’introduction dans le lecteur, le microcontrôleur pro- cède au comptage du temps passé, débitant une unité à chaque intervalle de temps programmé pour cela. En pra- tique, si le dispositif est préparé (nous verrons comment par la suite) pour disposer d’unités d’une durée de 5 secondes, si la carte reste introduite une minute, celle-ci perd 12 uni- tés (60 : 5 = 12), pour 2 minutes cela fait 24 unités, etc

Préparation de la carte

une alimentation à découpage de 0 à 25 volts sous 8 A

Idéal pour le laboratoire, cet appareil est en mesure de fournir une tension continue comprise entre 0 et 25 volts avec un courant maximal de 8 ampères. Grâce à l’emploi d’un circuit intégré spécialisé, ses performances sont à la hauteur de sa simplicité de réalisation



Cette alimentation fonctionne en mode "step down" (abaisseur) et reçoit un potentiel de référence fourni par le second régulateur, cette fois, un modèle linéaire négatif 5 volts du type série (7905).

Tout fonctionne autour du L4970A. Ce régulateur à découpage complet et per- formant travaille selon la technique de charge d’une inductance en PWM. De plus, il est capable de débiter un cou- rant de 8 ampères. Ses principales caractéristiques se trouvent en figure 7 mais vous pouvez obtenir une documen- tation très complète sur le site st.com.
Le cœur du L4970A est un driver PWM série, qui pilote une inductance avec des impulsions de tension dont l’am- plitude constante est à peu près égale au potentiel reçu sur la patte d’entrée (9), depuis le pont redresseur PT2.

La largeur des impulsions dépend des conditions de charge, en fait, de la tension que la ligne de contre-réac- tion retransmet à l’entrée de feed- back (patte 11). Pour préciser, disons que plus la tension est faible, plus les impulsions appliquées à la charge s’élargissent et vice-versa.



Le schéma électrique

convertisseur continu/continu 12--24 voltes sous 1.5 A

Ce convertisseur statique fonctionne grâce à la charge d’une inductance. Bien qu’il soit réalisé avec des composants traditionnels, son fonctionnement n’en est pas moins irréprochable. Il utilise un NE555 comme oscillateur et quelques transistors pour le contrôle de l’étage de puissance. Il permet d’obtenir une tension de 24 volts sur sa sortie, sous un courant de 1,5 ampère. De plus, il est doté d’un contrôle de la tension de sortie.

Comment
ça fonctionne ?


Définir comme original le convertis- seur proposé ici serait un peu exa- géré. Celui-ci est en fait un condensé de technique et le résultat de la mise en commun de circuits élémentaires obtenus avec des composants tradi- tionnels.

En substance, il s’agit d’un oscillateur à onde rectangulaire qui contrôle un MOSFET par l’intermédiaire d’un étage driver à symétrie complémentaire.

Le MOSFET court-circuite périodique- ment vers la masse, une inductance qui emmagasine de l’énergie et la res- titue, durant les pauses (transistor blo- qué), à un filtre L/C utilisé pour niveler la tension de sortie.

On peut ainsi récupérer une tension continue bien filtrée, dont l’amplitude est stabilisée grâce à l’inter vention d’un réseau de contre-réaction particulier

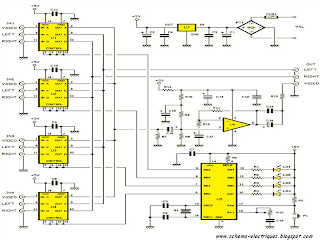

un comutateur audio / vedio à 4 entrées avec balayage manuel on automatique

Ce commutateur permet d’envoyer sur un téléviseur, ou sur un enregistreur vidéo quelconque, le signal vidéo et les signaux audio stéréo provenant d’un des quatre appareils reliés aux quatre entrées. Grâce à la possibilité de fonctionner en mode automatique, il sera utile, même dans le domaine de la Sécurité en effectuant un balayage cyclique largement configurable
Un commutateur
audio/vidéo
à 4 entrées
VIDÉO
ELECTRONIQUE

avec balayage manuel ou automatique
EF.411


la production et la disponibilité croissantes des appareils audiovisuels, des enregistreurs/ graveurs de supports magnétiques/optiques (VCR, DVD, etc.), ainsi que cet engouement pour

la TV par satellite et les jeux vidéo ont permis aux revendeurs de proposer au public des produits à des prix plus abordables. Désormais, pratiquement tout le monde possède un magnétoscope. Sur le toit d’un appartement sur trois, on trouve une parabole et dans l’appartement, bien sûr, le récepteur, analogique ou numérique, allant

avec. Des usagers, de plus en plus nombreux, se passion- nent pour le DVD, ce récent système de diffusion audiovi- suel sur disque optique à quatre voies. Que dire encore des jeux vidéo qui, aujourd’hui, ne sauraient être absents d’une maison où vivent des enfants… mais les enfants sont-ils les seuls accros ?

Beaucoup d’appareils mais souvent un seul et même moni- teur : le téléviseur ! En effet, tous les magnétoscopes, jeux vidéo, décodeurs en tous genres et lecteurs de DVD  aboutissent tous au téléviseur auquel ils sont reliés par la prise auxiliaire (AUX) en version SCART (PERITEL) ou RCA (cinch). Les tout derniers télévi- seurs disposent de deux ou trois pri- ses SCART distinctes mais, parfois, elles ne sont même pas suffisantes pour connecter en permanence tous les appareils que l’on possède.

Si vous vous reconnaissez dans ce por- trait familial et domestique, vous trou- verez extrêmement utile de disposer d’un commutateur vidéo capable de connecter à une seule prise SCART plu- sieurs appareils et d’en sélectionner un à la fois pour en visualiser les ima- ges sur le téléviseur unique.

un numeriseur vidéo à 4 entrées avec détection de mouvement

Ce système vidéo noir et blanc compact est capable de numériser quatre entrées vidéo et de les envoyer séquentiellement à un ordinateur au moyen d’une liaison sérielle. Il dispose des fonctions QUAD et “MOTION DETECTOR” (détecteur de mouvement) numérique avec réglage de la sensibilité.





Le schéma électrique

L’étage d’alimentation est un classique circuit avec régulateur de tension inté- gré de 5 V. Cette tension alimente la quasi totalité du montage à l’exception de l’enroulement du relais d’alarme ali- menté directement par Val en amont du régulateur.

Le cœur de la platine est, nous l’avons vu, le microcontrôleur PIC 16F876-MF402, déjà programmé en usine, auquel sont connectés les divers périphériques. Pour effectuer la com- munication sérielle avec le PC nous avons utilisé un MAX232 dont le rôle est de convertir le niveau des signaux du +5 V du PIC au ±12 V nécessaires au PC. S1 et S2, représentant les deux micro-interrupteurs de configuration, contrôlent le niveau des broches 15 et 16 du microcontrôleur ; ces micro-inter- rupteurs, quand ils sont en position ON, mettent à la masse les broches qui, normalement, sont maintenues au niveau logique haut (1) par les deux résistances de “pull-up” R14 et R15.
Le signal d’alarme, provenant d’éven-
tuels appareils externes, est conduit à

la broche 6 du microcontrôleur par l’in- termédiaire d’un pont résistif spécial composé de R12 et R13 réduisant le potentiel de 12 à 5 V environ. La plupart des capteurs disposent, en effet, de sorties d’alarme en 12 V alors que, comme nous le savons, les entrées des microcontrôleurs n’accep- tent qu’une tension au maximum égale à leur tension d’alimentation, c’est-à- dire 5 V.

Le relais est piloté au moyen du tran- sistor T1 qui, à son tour, est polarisé ou bloqué au moyen du signal présent sur la broche 7 du microcontrôleur.

Liste des composants



R1 = 4,7 kΩ

R2 = 470Ω R3 = 150Ω R4 = 150Ω R5 = 150Ω R6 = 150Ω R7 = 150Ω R8 = 150Ω R9 = 150Ω R10 = 150Ω

R11 = 4,7 KΩ
R12 = 22 kΩ
R13 = 10 kΩ
R14 = 10 kΩ
R15 = 10 kΩ

C1 = 100 nF multicouche
C2 = 100 nF multicouche
C3 = 220 µF 25 V électrolytique
C4 = 470 µF 25 V électrolytique
C5 = 1 µF 100 V électrolytique
C6 = 1 µF 100 V électrolytique
C7 = 1 µF 100 V électrolytique
C8 = 1 µF 100 V électrolytique
C9 = 100 nF multicouche
D1 = Diode 1N4007
D2 = Diode 1N4007
LD1 = LED rouge 5 mm
T1
= NPN BC547
U1 = PIC16F876-MF402

U2 = Régulateur 7805
U3 = Intégré MAX232
U4 = Intégré HCF4066
DS1 = Dip-switchs 2 micro-inter.
RL1 = Relais mini pour ci
12 V 1 RT
Q1 = Quartz 20 MHz
Divers :
1
Support 2 x 7 broches
1
Support 2 x 8 broches
1
Support 2 x 14 broches
4
BNC pour ci
1
Connecteur DIN
5 broches pour ci
1
Connecteur DB9 femelle
pour ci
1
Câble série 9 broches
1
Prise alimentation pour ci
17 Plots de bande sécable
femelle
8
Picots de bande sécable
mâle
4
Cavaliers pas 2,54
type informatique

une fléche lumineuse à balayage variable

La simplicité du circuit que nous vous proposons ici nous a incité à classer cette réalisation dans la rubrique “Débutants”. Nous aurions également pu la classer dans “Sécurité” ou même dans “Marketing” ! Nous vous suggérons quelques applications pratiques mais, rien ne vous empêche d’étendre son champ d’utilisation !
l s’agit, à coup sûr, d’une réalisation à la portée d’un débutant et, pour cela, elle a une indénia- ble utilité didactique sans pour autant négliger ses utilisations concrète : cet objet décoratif et

attirant infailliblement l’œil, pourrait très bien trouver sa place dans une vitrine de magasin pour cap- teur l’attention du chaland sur un article ou un groupe d’articles. On pourrait l’utiliser dans une exposition pour désigner, sur des panneaux ou des présentoirs, le point ou la chose dont on traite. On pourrait, également, flécher un parcours à indiquer au public, etc.

Une fois que vous aurez compris comment fonctionne le circuit, chacun de vous pourra facilement le modifier afin de l’adapter à ses propres besoins et trouver d’autres pos- sibilités d’application.

Comme le montre la figure 2, dans le schéma électrique du circuit ne figurent que deux circuits intégrés, un NE555 et un 4017 (on ne fait pas plus courant, le “fond de tiroir” par excellence !), plus quatre transistors NPN utilisés pour alimenter des groupes de LED en série.

L’alimentation du circuit

L’alimentation du circuit nécessite une tension continue de 12 V pouvant être prélevée sur une quelconque alimenta- tion stabilisée ou bien sur une batterie rechargeable.

liste des composants



R1.............1,5 kΩ
R2.............15 kΩ
R3.............50 kΩ trimmer
R4.............1,5 kΩ
R5.............1,5 kΩ
R6.............1,5 kΩ
R7.............1,5 kΩ
R8.............820Ω
R9.............820Ω
R10...........820Ω
R11...........820Ω
C1.............100 nF polyester
C2.............10 µF électrolytique
C3.............10 nF polyester
C4.............100 nF polyester
C5.............47 µF électrolytique
TR1............NPN BC547
TR2............NPN BC547
TR3............NPN BC547
TR4............NPN BC547
IC1............Intégré NE555
IC2............CMOS 4017
DL1-DL17 ...LED rouges

Le montage dans le boîtier


Aucun problème si vous regardez bien les fi gures 5, 6 et 7 et en particulier la fi gure 7 faisant offi ce de gabarit de per- çage du couvercle pour le passage des 17 LED. Percez donc dans ce couvercle

les 17 trous de 5 mm constituant la fl èche (dans le plastique les forets à pointe pour le bois font mer veille et on en trouve toute une série pour un prix dérisoire dans les grandes sur faces de discount, rappelez-vous pour un autre montage : ils vont aussi très bien dans l’aluminium des faces avant ou des pan- neaux arrière). Si vous pouvez, faites ce travail avec une perceuse sans fi l : on en trouve également dans ce type de maga- sins pour 30 euros ou moins. Faites une photocopie du gabarit de la fi gure 7 et collez-la sur le couvercle du boîtier, posez la pointe du foret au centre de chaque trou, appuyez fort, faites tourner le man- drin à la main quelques tours et fi nissez à petite vitesse, afi n de ne pas faire de surchauffe, ce qui ferait fondre le plasti- que. Avec un foret normal (à métaux) de 8 mm environ, ébavurez légèrement ces 17 trous. Percez aussi les deux trous de 3 mm pour le passage des fi ls rouge et noir d’alimentation.

Fixez la platine au fond du boîtier à l’aide de deux vis autotaraudeuses, soudez les deux fils d’alimentation sans vous tromper de polarité (rouge + noir –). Reliez-les à l’alimentation sta- bilisée ou à la batterie rechargeable et réglez avec R3 la vitesse de balayage à votre convenance.

Fermez le couvercle en y enfilant les 17 LED et en vissant la vis autota- raudeuse. Vous pouvez utiliser le petit appareil à votre guise
