un emetteur de television audio / video miniature


Ce module se présente comme un simple circuit imprimé à 11 broches disposées sur un seul côté, qui peut être monté en vertical sur n’importe quel autre circuit sup- port. Cette petite merveille est équipée d’un oscillateur HF fonctionnant sur 224,5 MHz, ce qui correspond au canal TV H2, le dernier de la bande VHF.

Le module dispose d’une sortie antenne (qui peut être un simple morceau de fil rigide d’environ 30 cm) sur 75Ω et d’entrées séparées pour la BF et le signal vidéo.
La sensibilité pour le signal BF est de 1 Vpp sur une impé-
dance d’entrée de 100 kΩ.
Pour le signal vidéo, les valeurs sont standards : 1 Vpp sur
75Ω
Fonctionnement du montage

Maintenant, en partant du schéma élec- trique, allons analyser le fonctionne- ment de notre émetteur télé.

Vous remarquerez que, en plus du module Aurel (U3), le circuit inclut deux amplis opérationnels, très utiles dans la section audio, tandis que le signal vidéo a une entrée directe.

Pour la section phonique, nous avons prévu un étage universel qui permet de gérer indifféremment un microphone de type « électret » (capsule à deux fils), la sortie audio d’un magnétoscope, celle d’un préampli BF ou d’une caméra.

Observons, maintenant, la partie de circuit réalisée autour des amplis opé- rationnels U1a et U1b. Le signal élec- trique prélevé aux broches de la cap- sule MIC et produit par les voix, sons ou bruits extérieurs, est envoyé à l’ aide du condensateur C2, à l’ entrée de l’ am- plificateur non inverseur (U1a). Le gain de ce dernier est suf fisamment élevé (entre un minimum de 1 et un maxi- mum de 230) pour piloter correctement

le module hybride. Le niveau peut être réglé par le trimmer R7. De cette façon, il est possible d’adapter le circuit en fonction du microphone choisi, en rédui- sant l’amplification dans le cas d’un électret à jFET (amplifié) et en l’aug- mentant au maximum quand il s’agit d’un microphone passif.

Le signal audio sortant du premier ampli opérationnel est transmis, grâce au condensateur C5, à l’entrée du second ampli opérationnel où il est mélangé avec le signal appliqué à l’ en- trée de ligne IN AUDIO. En ef fet, U1b est configuré en mélangeur-inverseur,

ce qui permet l’utilisation du micro- phone ou de l’ entrée à haut niveau, les gains étant identiques sur les lignes R8 et R11 (condensateurs de couplage C5 et C10).

Si on désire utiliser le signal d’une caméra ou d’ un magnétoscope, on doit fermer le microswitch (mini-interrup- teur) S1, de façon à exclure la partie concernant U1b en évitant ainsi que des interférences n’affectent l’entrée (broche 2) du module Aurel.
Ce signal d’ entrée de U3 est découplé
par le condensateur C9 qui garantit la séparation des circuits de polarisation et optimise le transfert du signal qui sera rayonné, après modulation, avec le signal vidéo.

Le trimmer R10 règle le volume de l’ en- trée AUDIO IN à haut niveau, en rédui- sant l’amplitude du signal BF si elle est trop forte.

Pour terminer la description du bloc basse fréquence, nous signalerons que les deux amplis opérationnels sont polarisés sur l’entrée non inver- seuse avec la moitié de la tension prin- cipale (celle présente entre la broche 8 et la masse) de façon à simuler le zéro de référence car la masse coïn- cide avec le pôle négatif de l’alimen- tation.

Le niveau de polarisation est fixé par le diviseur constitué par les résistances R3 et R4 et est appliqué directement

aux broches 3 (pour U1a) et 5 (pour U1b). Les broches de sor tie 1 et 7 ont, en position de repos, les mêmes niveaux de tension.

Le condensateur C3 filtre les éventuels signaux parasites afin d’éviter qu’ils ne modulent les signaux des deux amplis opérationnels.

En revenant sur U3, voyons quel est le chemin du signal vidéo. A travers la prise RCA « IN VIDEO », le signal arrive à la broche d’ entrée 4. Son niveau est le niveau standard soit 1 Vpp sur 75Ω même si une amplitude allant jusqu’à 1,2 Vpp peut être admise. Les broches 1, 3, 7 et 10 du module Aurel sont reliées à la masse tandis que la broche 8 est alimentée avec une tension sta- bilisée de 5 V.
L’antenne d’émission est reliée à la
broche 11 du même module. Elle peut

être constituée d’un simple morceau de fil de cuivre rigide de 33 cm ce qui représente 1/ 4 d’onde. Cette antenne rudimentaire assurera un rayonnement dans un champ d’environ 30 mètres. Pour atteindre des distances supé- rieures, il est nécessaire d’utiliser une antenne demi-onde (66 cm) ou onde entière (1,33 mètre).

Il est également possible d’utiliser une antenne TV reliée au circuit par un câble coaxial de 75Ω.

Le circuit que nous avons réalisé fonc- tionne sous une tension de 12 V et consomme environ 100 milliampères, dont 90 utilisés par le seul module hybride.

L’alimentation doit être appliquée entre les points + V et la masse, c’est-à-dire sur la prise prévue à cet ef fet et mon- tée sur le circuit imprimé.





Liste des composants


R1 : 4,7 kΩ R2 : 2,2 kΩ R3 : 1 0 kΩ
R4 : 1 0 kΩ
R5 : 2,2 kΩ
R6 : 100Ω
R7 : trimmer 470 kΩ
R8 : 4,7 kΩ
R9 : 4 7 kΩ
R10 : trimmer 47 kΩ
R11 : 4,7 kΩ
C1 : 100 µF 25 V élect.
C2 : 100 nF multicouche
C3 : 10 µF 25 V élect.
C4 : 150 pF céram.
C5 : 100 nF multicouche
C6 : 470 µF 25 V élect.
Liste des composants
C7 : 100 µF 25 V élect.
C8 : 100 nF multicouche
C9 : 100 nF multicouche
C10 : 100 nF multicouche
D1 : diode 1N4007
U1 : double ampli-op LM358
U2 : régulateur 7805
U3 : MAV-VHF 224 (module Aurel) S1 : dip-switch 1 mini-interrupteur MIC : microphone électret
ANT : antenne
Divers :
- prises RCA pour circuit imprimé (2)
- suppor t 2 x 4 broches
- prise d’alimentation
- circuit imprimé réf. S272



Le cœur de l’émetteur de télévision miniature.






Nous avons pu réaliser cet émetteur d’une façon très simple grâce au nouveau module hybride produit par la société Aurel. Ce microcircuit inclut tous les éléments nécessaires à l’émission de télévision en bande VHF. En ef fet, il incorpore un oscillateur, un modulateur, un amplificateur et un filtre passe-bas en sortie.

Le MAV-VHF224, est un composant de dimensions réduites : 28 x 25 x 8 mm disposant de 8 sorties au pas de 2,54 mm.
Le cœur de l’émetteur de télévision miniature.
Voici les principales
caractéristiques techniques constructeur
- puissance de sortie sur l’antenne : 1 mW / 75Ω
- tension d’alimentation : 5 V
- courant absorbé : 90 mA (typique)
- intermodulation du 3ème ordre : meilleure de – 60 dBm
- fréquence vidéo : 224,5 MHz (± 75 kHz)
- vidéo : modulation d’amplitude négative PAL
- sensibilité à l’entrée vidéo : 1,2 Vpp (max.)
- fréquence audio : 5,5 MHz

- audio : modulation de fréquence avec déviation de ± 70 kHz - sensibilité / impédance à l’entrée audio : 1 Vpp / 100 kΩ - préaccentuation : 50 µs.

une serrure electronique à cartes magnetiques


Cet appareil active un relais quand on passe une des 15 cartes magnétiques préalablement mémorisées, dans un lecteur KDE de type LSB12. Le relais, activé par le passage d’une carte autorisée, peut commander toute charge électrique et, selon le paramétrage défini par l’usager, il peut travailler en mode monostable ou en mode bistable.
Le fonctionnement  de la serrure
Le circuit commande un relais chaque fois que l’usager fait glisser une carte dont le code a déjà été auto-appris par l’appareil. L’activation est à impulsion

ou à niveau, selon le paramétrage du cavalier J1 (voir figure 3) : en fermant ce cavalier, on obtient le mode de fonc- tionnement monostable alors que si J1 est ouvert, RL1 change d’état chaque fois que, dans le lecteur, est glissée une carte habilitée (déjà apprise). Par conséquent, la première fois, le relais colle et reste excité jusqu’à ce qu’une nouvelle carte soit lue, il retourne alors au repos et attend une nouvelle com- mande.

Est-il besoin de préciser que le mode monostable trouve son emploi dans la commande des serrures ou des por- tails électriques, des tourniquets, etc., réclamant la fermeture d’un contact pour une brève durée. En revanche, si l’on utilise le mode bistable, le relais

peut commander la mise en marche ou en circuit des appareils les plus variés comme les antivols, les systèmes de surveillance, d’éclairage, etc.

En ce qui concerne le paramétrage, vous devez vous souvenir que le cava- lier J1 est à manipuler lorsque le cir- cuit est éteint car le logiciel contenu dans le microcontrôleur ne lit l’état des broches correspondantes (11 et 12) qu’après l’alimentation du dispositif. Le cavalier J2 n’est pas mis en œuvre dans cette application.

Au repos, la LED bicolore du lecteur est allumée en rouge et elle devient verte quand le relais colle : lorsque le relais est excité, vous voyez la LED allumée en vert et lorsque RL1 retombe, la LED
s’allume en rouge. Cela vaut pour les
deux modes, bistable ou monostable


schema electrique

décomposition du schema de l'oscillateur en deux parties : le filter et l'amplificateur


schema electrique

schema de l'ascillateur apont de wien

appareil menager

schema electrique d'un congelateur ou refrigerateur demarrage par resistance ctp

MOTEUR ASYNCHRONE TRIPHASE

SCHEMA D'ALIMONTATION D'UN MOTEUR ASYNCHRONE TRIPHASE

LOGICIEL PL7 micro d' un automate

LES ETAPES A SUIVRE POUR  UTILISATION D'UN  LOGICIEL PL7 MICRO EN IMAGE ET EN PHOTO
   1---Créer un nouveau projet
  2- ETAPE Sélectionner la version d'automate que vous utilisé

3-  ETAPE Effectuer la configuration matériel de l'automate à disposition



 4- Programmation du Chart " architecture du Grafcet "
     a)- Réalisation de la forme du Grafcet


     b)- Programmation des transitions

5)- Programmation du Post " actions associées aux étapes "

6)- Enregistrer votre projet

7)- Transférer votre programme du PC dans l'automate

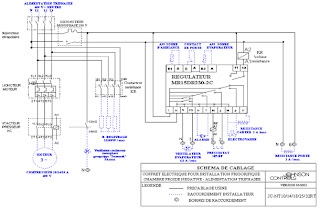

coffret electrique

coffret électrique pour installation frigorifique d' une chambre froide positive  alimentation monophasée

coffret electrique

coffret électrique pour installation frigorifique d' une chambre froide négative alimentation triphasée

schema frigorifique

schema frigorifique d un coffrets pour chamber froid negative triphasée

schema frigorifique

schema frigorifique d un coffrets pour chamber froid negative monophasée

schema frigorifique

schema frigorifique d un coffrets pour chamber froid positive triphasée

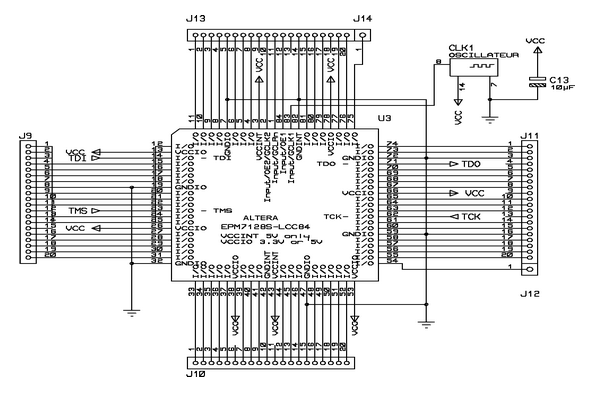

CARTE ELECTRONIQUE POUR PROTOTYPAGE A BASE DE CPLD EPM7128 ALTERA

schema CARTE ELECTRONIQUE POUR PROTOTYPAGE A BASE DE CPLD EPM7128 ALTERA

EPM7128 ALTERA

retrever ici schema electronique CARTE ELECTRONIQUE POUR PROTOTYPAGE A BASE DE CPLD EPM7128 ALTERA

Schéma adaptateur plcc44 vers dil48

 cherche un Schéma adaptateur plcc44 vers dil48

SCHEME AUTOMATE PROGRAMMABLE TSX17

SCHEME AUTOMATE PROGRAMMABLE TSX17

La lampe halogène

Le principe est identique à la lampe à incandescence. La différence réside dans la composition du gaz qui est constitué de vapeur d'iode. Quand le filament en tungstène est chauffé par le courant électrique, une petite quantité de ce tungstène s'évapore et crée cette vapeur d'iode. Ce qui provoque une réaction dans la partie la plus froide de la lampe pour donner de l'iodure de tungstène qui reste à l'état de vapeur. Comme le filament en tungstène a une température très élevée, l'iodure de tungstène se décompose à nouveau sur celui-ci pour reformer le tungstène et l'iode. Le cycle se poursuit ainsi de suite tant que la lampe est allumée. Le rendement d'une lampe halogène est deux fois plus élevé, et la durée de vie est 5 fois plus longue qu'une lampe à incandescence. L'avantage de ce type de lampe se caractérise par une lumière très vive et très brillante, la brillance ne varie quasiment pas durant sa durée de vie.

LED La lumière du futur

Les LED (diodes électro - luminescentes) sont utilisées dans nos appareils domestiques et automobiles depuis une quarantaine d'années pour la signalisation. Les LED ont l'avantage d'avoir une durée de vie supérieure ( 100 000 heures, soit environ 12 ans ) mais pour le moment elles ne rivalisent pas encore avec les ampoules classiques en ce qui concerne l'éclairage, si nous voulons obtenir le même éclairage qu'une lampe à incandescence de 100 watts, il faudrait réunir plus d'une centaines de LED de 5mm. Mais l'évolution de la LED n'est pas prête de s'arrêter, les industries travaillent sur des modèles plus performants.

schema de Protection de trois phases à la fois contre les
défauts à la terre

INSTALLATION DE LA HOTTE D'ÉVACUATION

INSTALLATION DE LA HOTTE
D'ÉVACUATION



Cette cuisinière offre ses meilleures
performances avec les hottes d'évacuation
Bertazzoni de la ligne PRO. Ces hottes ont été
conçues pour fonctionner avec la cuisinière
Bertazzoni et ont la même finition pour une
esthétique parfaite.
Pour une performance maximum, la hauteur du
fond de la hotte du plan de travail doit se situer
entre 25 1/2" (65 cm) et 31 1/2" (80 cm). Cela
résulte généralement par une élévation du fond
de la hotte de 61 1/2" (156.2 cm) à 67 1/2" (171.5
cm) au‐dessus du sol. Ces mesures fournissent un
fonctionnement fiable et efficace de la hotte.
Avant l'installation de la hotte d'évacuation,
consulter les règlements d'installation et de
construction locaux ou régionaux pour connaître
les autres critères d'espace spécifique.
Se référer aux instructions d'installation de la
hotte de cuisinière fournies par le fabricant pour
en savoir plus.

circuit a simple etage frigorifique

circuit a simple etage frigorifique

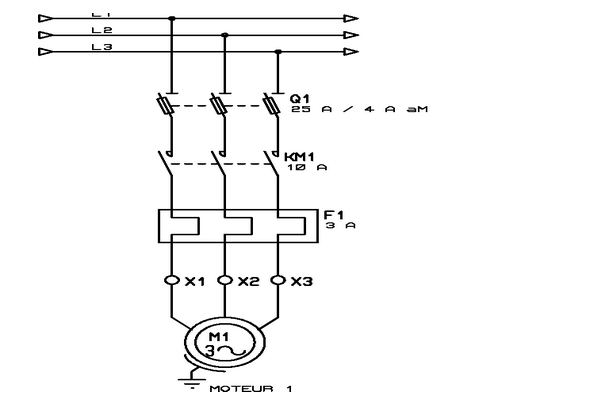

démarrage direct d'un moteur triphasé

schema démarrage direct d'un moteur triphasé

I N S T R U C T I O N S D ' U T I L I S AT I O N D U R E F R I G E R A N T R 4 0 4

I N S T R U C T I O N S D ' U T I L I S AT I O N D U R E F R I G E R A N T R 4 0 4

- Le R404 est un mélange de 3 gaz liquides. Quand il s'évapore, les 3 gaz se séparent.
- Les recharges et purges doivent se faire par la partie liquide (fin du condensateur ou du ballon de chaudière).
- Lors du remplacement d'un compresseur, laver l'installation, effectuer un rinçage avec de l'azote sec et REMPLACER LE
DESHYDRATEUR par un déshydrateur adapté au 404 et qui aura une capacité ANTIACIDE.
- En cas de remplacement de l'huile du circuit, utiliser des huiles spécifiques pour 404 (POE). En cas de doute, consulter le
fabricant de l'installation.
- S'il y a des fuites dans les parties du circuit où le R404 est sous forme de gaz et si la quantité à remplir est supérieure à
10% de la charge totale, TIRER TOUT LE GAZ DE L'INSTALLATION ET RECHARGER (TOUJOURS AVEC DU GAZ LIQUIDE).
Si la charge s'effectue par la soupape de basse pression, attendre au moins 1 heure avant de bouger le compresseur, pour
permettre au liquide de passer sous forme de gaz.

La prise de terre

La mise à la terre ou masse (protection équipotentielle) sécurise les personnes contre un défaut d'isolement pouvant provenir d'un matériel électrique défectueux. Certains appareils électriques (de classe 1) tels que: machine à laver, réfrigérateur, cuisinière ou chauffe eau, doivent obligatoirement être raccordés à la terre.

Le commutateur

Le commutateur est à deux positions avec un arrêt central, il permet de contrôler ainsi les deux lampes indépendamment l'une de l'autre. Peut être utilisé lorsque vous désirez éclairer une partie ou une autre d'une grande pièce.

schema electrique de la minuterie

comment brancher la  minuterie et son schema de cablage explication :


La minuterie offre les mêmes avantages que le télérupteur en ce qui concerne le nombre de points de contrôle. La différence vient du fait que le contact "k" est temporisé. Il suffira donc d'une impulsion sur l'un des contacts S1, s2 ou S3, pour enclencher le contact "k" et mettre en marche la minuterie.
Une fois le temps écoulé (réglage du temps effectué en fonction de l'utilisateur),le contact "k" se déclenche.
Le trait en pointillé représente la liaison entre la bobine et le contact.

schema electrique montage simple allumage

Voici un schéma totalement inutile mais qui vous montre que contrairement à l'interrupteur, son action n'est que temporaire. Le bouton poussoir devra donc être utilisé avec un télérupteur ou une minuterie.

schema electrique montage avec un va et vient

realise un montage d'un circiut electricite avec un va et vient
Ce type de montage vous permet de commander l'allumage et l'extinction d'une ou plusieurs lampes de deux endroits différents. Peut être Utilisé dans les pièces possédant deux entrées, un couloir ou un escalier.
