Architecture interne du PLC

Architecture interne du PLC

Selon la fonction API a trois fonctions principales. Ils sont de traitement (pour exécuter l'instruction logique de programme), mémoire (pour stocker le résultat du traitement), et entrée / sortie (pour recevoir des données provenant de l'extérieur et de transmettre le résultat du traitement).

L'architecture interne du PLC se compose de CPU qui est un système contenant des microprocesseurs, mémoires, et une série d'entrée / sortie. CPU contrôles et effectue toutes les opérations dans l'automate. Dispositifs de contrefaçon relié à une horloge avec une fréquence comprise entre 1 à 8 MHz. Cette fréquence détermine la vitesse de fonctionnement de l'automate et prévoit des mécanismes de synchronisation et la synchronisation de tous les éléments dans le système.

Les informations contenues dans l'automate est transmise par un signal numérique. Canaux interne qui est traversé par des signaux numériques appelé comme Buss. Physiquement, un bus est juste un conducteur qui est passable passable par des signaux électriques. Ce conducteur peut être un chemin sur le circuit imprimé (PCB) ou les fils dans le câble.

CPU utilise le bus de données pour envoyer des données aux éléments PLC. Le bus d'adresse est d'envoyer l'adresse de données des emplacements de stockage. Et le contrôle de bus pour les signaux associés aux processus de contrôle interne. Le système de bus est utilisé pour la communication entre les ports d'entrée / sortie avec l'unité d'entrée / sortie.

Read More

Composant est nécessaire pour le schéma de câblage servo est:

Composant est nécessaire pour le schéma de câblage servo est:
1. Approvisionnement Q62P Power PLC (Q-MELSEC Mitsubishi).
2. Unité centrale Q02CPU (MELSEC-Q Mitsubishi).
3. Module de positionnement QD75M1 (MELSEC-Q Mitsubishi).
4. Servo amplificateur MR-J2S-B (Mitsubishi).
5. M. Buss J2HBUS1M Cable (Mitsubishi).
6. MR terminal de l'A-TM (Mitsubishi).
7. Commutateur de limite à la position zéro.
8. Câble de codeur JCCBL05M MR-H (Mitsubishi).
9. Connecteur MR-PWCNK2 (Mitsubishi).
10. Servo moteur HC-KFS73 (Mitsubishi).

Read More

Information pour les applications servo moteur:

Information pour les applications servo moteur:
1. Commutateur de bouton poussoir avec la lumière pour commencer le fonctionnement Position / Zero.
2. Commutateur de bouton poussoir avec la lumière pour le positionnement sur ​​Démarrer.
4. Commutateur de limite à la position zéro.
3. Vis à billes de plomb engins (pm / rev) = 10mm.
4. Servomoteur.
5. Servo amplificateur.
6. PLC-Q MELSEC.
7. Positionnement QD75M1 Module.


Nombre d'entrées et de sortie PLC appliquée:
1. Nombre d'entrées PLC est de 2 entrées:
--- 1 entrée Unité de bouton-poussoir pour marche de l'opération.
--- 1 entrée Unité de bouton-poussoir pour le démarrage de positionnement.
--- Nombre total d'entrées PLC est Minimum 2 unité d'entrée.


2. Nombre de PLC de sortie est de 2 sorties:
--- 1 unité de production pour le commutateur à bouton-poussoir de lumière à l'opération de démarrage / la position zéro.
--- 1 unité de production pour le commutateur à bouton-poussoir lumière dans Démarrer positionnement.
--- Nombre total de sorties PLC est Minimum 2 unité de sortie.

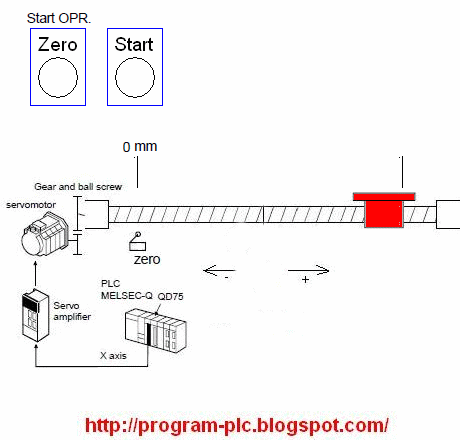

Séquence pour l'application du moteur servo avec le PLC-Q MELSEC (Mitsubishi):

Marche de l'opération / Zero Position: Etape 1
a. Si OPR Démarrer Push Button = ON Puis JOG = ON (Manuel d'utilisation Pour LS Zero).
b. Si LS Zéro = ON puis sur Démarrer RPT = ON dans le positionnement du module QD75M1.
c. Servo attente à l'opération de positionnement complet.


Etape 2: Démarrer Positoning
a. Si Démarrer Push Button = ON Puis Positoning Démarrer n ° 1 = RUN (à 20mm) et d'attendre de positionnement complet.
b. Si le positionnement complet = ON Puis Positoning Démarrer n ° 2 = RUN (à 40mm) et d'attendre de positionnement complet.

Read More

Automatisation des systèmes de fabrication avec les automates

Automatisation de la fabrication est l'utilisation des systèmes de contrôle tels que les ordinateurs de commande des machines et de procédés industriels, de remplacer les opérateurs humains. Dans le cadre de l'industrialisation, c'est un pas au-delà de la mécanisation. Considérant que la mécanisation de l'homme autant que les opérateurs de machines afin de les aider avec les exigences physiques du travail, l'automatisation réduit considérablement la nécessité pour l'homme exigences sensorielles et mentales ainsi.

Automates sont bien adaptés à une gamme de tâches d'automatisation. Ce sont généralement des procédés industriels dans la fabrication où les coûts de développement et le maintien du système d'automatisation est élevé par rapport au coût total de l'automatisation, et les changements dans le système serait prévu au cours de sa vie opérationnelle. Automates contiennent des dispositifs d'entrée et de sortie compatible avec les appareils pilote industriel et des contrôles; peu de conception électrique est nécessaire, et les centres de problème de conception sur l'expression de la séquence donnée d'opérations.

Applications PLC sont généralement hautement personnalisés systèmes de sorte que le coût d'un emballage PLC est faible comparé au coût d'une conception de contrôleur sur mesure spécifiques. D'autre part, dans le cas des produits de masse, systèmes de contrôle personnalisés sont dues économiques à la baisse du coût des composants, qui peut être choisie de manière optimale au lieu d'un "générique" solution, et où les frais d'ingénierie non récurrents sont réparties sur des milliers ou millions d'unités.

Le principal avantage de la fabrication automatisée sont les suivants: renforcer la cohérence et la qualité, réduire les délais, la simplification de la production, de réduire la manutention, améliorer le flux de travail et augmenter le moral des travailleurs lorsqu'une bonne mise en œuvre de l'automatisation est faite.

Read More

informations sur le dessin pour les Numéros ascenseur PLC programme:

informations sur le dessin pour les Numéros ascenseur PLC programme: (1). Commutateur de bouton poussoir (Commutateur de bouton poussoir avec la lumière) en rez-B à l'extérieur.
(2). Lumière Commutateur de bouton poussoir (Commutateur de bouton poussoir avec la lumière) en rez-B à l'extérieur.
(3). Commutateur de bouton poussoir (bouton-poussoir Interrupteur avec lampe) En dehors étage 1.
(4). Lumière Commutateur de bouton poussoir (bouton-poussoir Interrupteur avec lampe) En dehors étage 1.
(5). Commutateur de bouton poussoir (bouton-poussoir Interrupteur avec lampe) En B l'intérieur.
(6). Lumière Commutateur de bouton poussoir (bouton-poussoir Interrupteur avec lampe) En B l'intérieur.
(7). Commutateur de bouton poussoir (Commutateur de bouton poussoir avec la lumière) dans 1 intérieur.
(8). Lumière Commutateur de bouton poussoir (Commutateur de bouton poussoir avec la lumière) dans 1 intérieur.
(9). Fin de course pour la position 1 (10). Fin de course pour la position B (11). Fin de course pour la porte ouverte (12). Fin de course pour Fermez la porte (13). Capteur de sécurité

Read More

Types de systèmes de chauffage domestique - Vue d'ensemble

Votre maison peut-être l'un des plusieurs types de systèmes de chauffage. Ils peuvent aller de soufflage d'air chaud à travers le conduit à la tuyauterie d'eau chaude grâce à votre plancher.
Quel que soit le type de système de chauffage que vous avez, il aura des avantages et des inconvénients. Donc, il vaut la peine d'un examen rapide des types les plus populaires des systèmes de chauffage de la maison, comment ils fonctionnent, leurs avantages et leurs inconvénients.

Passons en revue les systèmes suivants:
À air pulsé
Chaleur rayonnante
Hydronique (plinthe à eau chaude)
Steam Radiant
Géothermique

Read More

Air forcé de chauffage et de refroidissement

Système à air forcé
Ce système est de loin le type le plus commun de chauffage et de refroidissement.

Distribution
L'air chauffé dans un four
Air distribué à partir du foyer à travers les conduits et dans la chambre par les registres

Sources de carburants
Fours peut chauffer l'air en utilisant divers combustibles comme le gaz naturel, propane, mazout ou électricité

Avantages
Méthode de distribution seulement qui peuvent être utilisés pour le refroidissement
L'air peut être filtré
Air peut être humidifié
Air peut être déshumidifié
Peu coûteux
Four peut atteindre le plus haut rendement énergétique annuel

Inconvénients
Nécessite des conduits et prend l'espace dans les murs
Ventilateur de la fournaise peut souvent être entendu
L'air en mouvement peuvent distribuer des allergènes
Air nécessite une filtration et un entretien régulier.

Read More

Hydronique (plinthe à eau chaude)

Système de plinthes Hot Water (eau chaude)
Similaires à la chaleur radiante, ce système utilise l'eau chaude chauffée par une chaudière pour chauffer un espace par une combinaison de rayonnement et par convection.

Distribution
L'eau chaude chauffée par la chaudière et d'ambiance de «fin-tube" Plinthes montées le long des murs. Les ailerons augmentent la surface de dissipation de la chaleur rendant l'unité plus efficace.
L'air est distribué par convection que l'air monte et est chauffé par l'unité de plinthes.

Sources de carburants
Chaudière peut être alimentée par du gaz naturel, propane, mazout ou électricité

Avantages
Efficacité énergétique
Calme
Contrôle de la température Fermer

Inconvénients
Unités plinthes / convection doit rester libre et peut poser des problèmes dans le placement de mobilier et de design drapé.
Augmentation de la température lente.
Climatisation exige une distribution de conduits distinct et système de refroidissement.

Read More

Géothermique

Géothermique
Le chauffage le plus récent à domicile (et de refroidissement) la technologie est appelée Geothermal Heat Pump (BPH). Les pompes à chaleur fonctionne comme un réfrigérateur qui peut tourner à l'envers. La chaleur est prise d'une seule source et déposés dans un autre endroit. Avec les systèmes de boucle souterraine géothermique, la chaleur est extraite à partir ou déposés à la terre par l'utilisation d'un tuyau en boucle au sol.

Les États de l'APE que Geothermal Heat Pump peut sauver 30 à 70 pour cent sur ​​le chauffage domestique et de 20 à 50 pour cent sur ​​les coûts de refroidissement d'origine par rapport aux systèmes conventionnels. Mais ces systèmes ne sont pas bon marché.

Read More

Les Chaudières

Chaudières
Une chaudière est l'installation de chauffage utilisé pour créer de l'eau chaude ou de vapeur pour les plinthes à eau chaude, la chaleur rayonnante ou les systèmes à vapeur radiateur de chauffage. Les chaudières peuvent utiliser une variété de combustibles, y compris du gaz naturel, propane, mazout ou électricité.

Chaudières à vapeur sont plus complexes que les chaudières à eau chaude et de verre ont jauge spéciale, manomètres, vannes et coup d'alimentation automatiques.

Chaudières à eau chaude peut être petit, compact, de l'énergie de maintenance efficace et à faible.

Read More
