Comment construire mélangeur portatif
Description Design:
L'objectif de ce projet était la conception d'un mélangeur portatif alimenté par une pile 9V PP3, en gardant des performances de haute qualité.
Le mélangeur est formé assembler trois modules principaux qui peuvent être variés en nombre et / ou de la disposition pour répondre aux besoins de chacun.
Les trois modules principaux sont:
Module amplificateur d'entrée: un circuit à faible bruit équipés d'une tension à gain variable (10 - 100) pré-défini, destiné principalement comme entrée microphone de haute qualité, convient également pour l'entrée ligne de bas niveau.
Module de contrôle de tonalité: une à trois bandes (Bass, Middle, Treble) circuit de commande de tonalité offrant gain unitaire lors de ses contrôles sont mis à la réponse en fréquence plate. Il peut être inséré après un ou plusieurs modules amplificateur d'entrée et / ou après la Amplificateurs principale du mélangeur.
Principales Module amplificateur mélangeur: un circuit stéréo incorporant deux mélangeurs virtuels terre andshowing la connexion d'un Fader principal et un Pan-Pot.
L'image ci-dessous montre un schéma synoptique de l'ensemble du mélangeur avec quatre modules amplificateur d'entrée suivie par quatre-out commutable modules Tone Control, une entrée ligne stéréo, quatre faders mono Main, un stéréo double ligués Fader principal, quatre pan-pots, une chaîne stéréo module principal Amplificateur mélangeur et deux autres modules Tone Control commutable dans et hors de chaque canal, inséré avant les sorties principales gauche et droite.
Évidemment, cette disposition peut être réarrangé à souhaiter à chacun.
Une caractéristique étonnante de cette conception réside dans le fait que d'un mélangeur stéréo complète, comme indiqué ci-dessous dans le Schéma attire moins de 6mA actuelle!
Schéma:
Module amplificateur d'entrée
Pièces:
R1, R2, R7 22K 1/4W Résistances
R3, R4, R5 47K 1/4W Résistances
Résistance R6 4K7 1/4W
R8, R13 220R Résistances 1/4W
R9 2K 1/2W Trimmer Cermet (voir Notes)
R10 470K 1/4W Résistance
R11 560R 1/4W Résistance
Résistance R12 100K 1/4W
C1 470nF 63V Condensateur polyester
C2, C8 100uF 25V Condensateurs électrolytiques
C3, C4, C5 2U2 63V Condensateurs électrolytiques
C6 47pF 63V Condensateur céramique
C7 4u7 63V Condensateur électrolytique
Q1 BC560C 45V 100mA Transistor à faible gain de bruit élevé PNP
Q2 BC550C 45V 100mA à faible bruit à gain élevé NPN Transistor
IC1 TL061 BIFET courant faible ampli-op
Description du circuit:
L'arrangement de base de ce circuit est dérivé de l'ancienne Quad magnétiques pick-up module de cartouche.
Le circuit a été remanié pour faire face à l'entrée microphone et une alimentation mono-rail basse tension.
Cette faible bruit, entièrement symétrique, deux transistors mise amplificateur de tête, permet l'utilisation d'une entrée normale FET ampli-op comme le second étage de gain, même pour les entrées microphone très sensible.
La tension à gain de cet amplificateur peut être modifiée par des moyens de R9 10 à 100, soit 20 à 40dB.
Notes:
R9 peut être un potentiomètre, un potentiomètre linéaire ou une résistance à valeur fixe à volonté.
Lorsque la tension de gain est fixé à 10, l'amplificateur peut faire face à 800mV crête à crête niveaux maximum de ligne.
Dessin en cours pour un module amplificateur d'entrée est 600uA.
Réponse en fréquence est de 20Hz à 20KHz - 0.5dB.
Distorsion harmonique totale mesurée avec une tension à gain fixé à 100: 2V sortie RMS = <0,02% @ 1kHz, <0,04% @ 10KHz.
Distorsion harmonique totale mesurée avec une tension à gain fixé à 10 & 33: 2V RMS = <0,02% @ 1KHz et 10KHz.
THD est beaucoup plus faible 1V @ RMS.
Tension maximale de sortie sans distorsion: 2,8 V RMS.
Module de contrôle de tonalité
Pièces:
P1, P2 100K Potentiomètres
Le potentiomètre P3 470K linéaire
R1, R2, R3 12K Résistances 1/4W
R4, R5 Résistances 1/4W 3K9
R6, R7 1K8 Résistances 1/4W
R8, R9 22K Résistances 1/4W
R10 560R 1/4W Résistance
Résistance R11 100K 1/4W
R12 220R 1/4W Résistance
1uF C1 Polyester Condensateur 63V
C2 47nF condensateur polyester 63V
C3, C5 4N7 Condensateurs Polyester 63V
C4 22nF 63V Condensateur polyester
C6, C8 100uF 25V Condensateurs électrolytiques
C7 4u7 63V Condensateur électrolytique
IC1 TL061 BIFET courant faible ampli-op
Description du circuit:
C'est une conception simple en utilisant les circuits de type Baxandall actifs légèrement modifiée pour obtenir un contrôle à trois bandes. Gain de tension totale de ce module est 1 lorsque les commandes sont placées dans la position du centre.
Notes:
Dessin en cours pour un module de commande Tone est 400uA.
Réponse en fréquence est de 20Hz à 20KHz - 0.5dB, les contrôles à plat.
Gamme de fréquence de contrôle de tonalité: ± 15dB @ 30Hz; de ± 19dB @ 1kHz; de ± 16dB @ 10kHz.
Distorsion harmonique totale mesurée @ 2V sortie RMS = <0,012% @ 1kHz, <0,03% @ 10KHz.
HD est inférieure à 0,01% 1V @ RMS.
Tension maximale de sortie sans distorsion: 2.5V RMS.
Principales Module amplificateur mélangeur
Pièces:
P1 Potentiomètre 100K linéaire
P2 10K Potentiomètre linéaire
R1, R2 15K Résistances 1/4W
R3, R4, R11, R12_100K Résistances 1/4W
R5, R6 22K 1/4W Résistances
R7, R8 390K 1/4W Résistances
R9, R10 560R Résistances 1/4W
R13 220R 1/4W Résistance
C1, C2 condensateurs 330nF polyester 63V
C3, C8 100uF 25V Condensateurs électrolytiques
C4, C5 10pF 63V Condensateurs céramique
C6, C7, 4u7 condensateurs électrolytiques 63V
IC1 TL062 BIFET Faible courant double ampli-op
Description du circuit:
Le schéma de ce circuit est dessiné comme un appareil stéréo pour mieux montrer le fader d'entrée principale et Pan-Pot connexions. La puce contient deux TL062 TL061 dans le même cas, 8 broches et est câblé comme deux amplificateurs mixeur virtuel-terre ayant un gain de tension d'environ 4, pour compenser les pertes introduites dans les passifs Pan-Pot circuits. Par conséquent, le total de tension à gain est de 1.
Chaque canal ajouté à la table de mixage doit inclure les pièces supplémentaires suivantes:
P1, P2, R1, R2, R3, R4, C1 et C2.
Ces pièces doivent être câblé comme indiqué sur le schéma ci-dessus, R3 et R4 connecter à la broche # 2 et # 6 broches de IC1 pour les canaux gauche et droit respectivement. Ces broches IC1 sont les «virtuel-terre points de mélange» et peut résumer ainsi un grand nombre de canaux.
Notes:
Dessin en cours pour un module stéréo principale du mélangeur amplificateur est 800uA.
Réponse en fréquence est de 20Hz à 20KHz - 0.5dB.
Distorsion harmonique totale mesurée @ 2V sortie RMS = <0,008% @ 1kHz, <0,017% @ 10KHz.
THD est de 0,005% 1V @ RMS.
Tension maximale de sortie sans distorsion: 2,8 V RMS.
L'objectif de ce projet était la conception d'un mélangeur portatif alimenté par une pile 9V PP3, en gardant des performances de haute qualité.
Le mélangeur est formé assembler trois modules principaux qui peuvent être variés en nombre et / ou de la disposition pour répondre aux besoins de chacun.
Les trois modules principaux sont:
Module amplificateur d'entrée: un circuit à faible bruit équipés d'une tension à gain variable (10 - 100) pré-défini, destiné principalement comme entrée microphone de haute qualité, convient également pour l'entrée ligne de bas niveau.
Module de contrôle de tonalité: une à trois bandes (Bass, Middle, Treble) circuit de commande de tonalité offrant gain unitaire lors de ses contrôles sont mis à la réponse en fréquence plate. Il peut être inséré après un ou plusieurs modules amplificateur d'entrée et / ou après la Amplificateurs principale du mélangeur.
Principales Module amplificateur mélangeur: un circuit stéréo incorporant deux mélangeurs virtuels terre andshowing la connexion d'un Fader principal et un Pan-Pot.
L'image ci-dessous montre un schéma synoptique de l'ensemble du mélangeur avec quatre modules amplificateur d'entrée suivie par quatre-out commutable modules Tone Control, une entrée ligne stéréo, quatre faders mono Main, un stéréo double ligués Fader principal, quatre pan-pots, une chaîne stéréo module principal Amplificateur mélangeur et deux autres modules Tone Control commutable dans et hors de chaque canal, inséré avant les sorties principales gauche et droite.
Évidemment, cette disposition peut être réarrangé à souhaiter à chacun.
Une caractéristique étonnante de cette conception réside dans le fait que d'un mélangeur stéréo complète, comme indiqué ci-dessous dans le Schéma attire moins de 6mA actuelle!
Schéma:
Module amplificateur d'entrée
Pièces:
R1, R2, R7 22K 1/4W Résistances
R3, R4, R5 47K 1/4W Résistances
Résistance R6 4K7 1/4W
R8, R13 220R Résistances 1/4W
R9 2K 1/2W Trimmer Cermet (voir Notes)
R10 470K 1/4W Résistance
R11 560R 1/4W Résistance
Résistance R12 100K 1/4W
C1 470nF 63V Condensateur polyester
C2, C8 100uF 25V Condensateurs électrolytiques
C3, C4, C5 2U2 63V Condensateurs électrolytiques
C6 47pF 63V Condensateur céramique
C7 4u7 63V Condensateur électrolytique
Q1 BC560C 45V 100mA Transistor à faible gain de bruit élevé PNP
Q2 BC550C 45V 100mA à faible bruit à gain élevé NPN Transistor
IC1 TL061 BIFET courant faible ampli-op
L'arrangement de base de ce circuit est dérivé de l'ancienne Quad magnétiques pick-up module de cartouche.
Le circuit a été remanié pour faire face à l'entrée microphone et une alimentation mono-rail basse tension.
Cette faible bruit, entièrement symétrique, deux transistors mise amplificateur de tête, permet l'utilisation d'une entrée normale FET ampli-op comme le second étage de gain, même pour les entrées microphone très sensible.
La tension à gain de cet amplificateur peut être modifiée par des moyens de R9 10 à 100, soit 20 à 40dB.
Notes:
R9 peut être un potentiomètre, un potentiomètre linéaire ou une résistance à valeur fixe à volonté.
Lorsque la tension de gain est fixé à 10, l'amplificateur peut faire face à 800mV crête à crête niveaux maximum de ligne.
Dessin en cours pour un module amplificateur d'entrée est 600uA.
Réponse en fréquence est de 20Hz à 20KHz - 0.5dB.
Distorsion harmonique totale mesurée avec une tension à gain fixé à 100: 2V sortie RMS = <0,02% @ 1kHz, <0,04% @ 10KHz.
Distorsion harmonique totale mesurée avec une tension à gain fixé à 10 & 33: 2V RMS = <0,02% @ 1KHz et 10KHz.
THD est beaucoup plus faible 1V @ RMS.
Tension maximale de sortie sans distorsion: 2,8 V RMS.
Module de contrôle de tonalité
Pièces:
P1, P2 100K Potentiomètres
Le potentiomètre P3 470K linéaire
R1, R2, R3 12K Résistances 1/4W
R4, R5 Résistances 1/4W 3K9
R6, R7 1K8 Résistances 1/4W
R8, R9 22K Résistances 1/4W
R10 560R 1/4W Résistance
Résistance R11 100K 1/4W
R12 220R 1/4W Résistance
1uF C1 Polyester Condensateur 63V
C2 47nF condensateur polyester 63V
C3, C5 4N7 Condensateurs Polyester 63V
C4 22nF 63V Condensateur polyester
C6, C8 100uF 25V Condensateurs électrolytiques
C7 4u7 63V Condensateur électrolytique
IC1 TL061 BIFET courant faible ampli-op
Description du circuit:
C'est une conception simple en utilisant les circuits de type Baxandall actifs légèrement modifiée pour obtenir un contrôle à trois bandes. Gain de tension totale de ce module est 1 lorsque les commandes sont placées dans la position du centre.
Notes:
Dessin en cours pour un module de commande Tone est 400uA.
Réponse en fréquence est de 20Hz à 20KHz - 0.5dB, les contrôles à plat.
Gamme de fréquence de contrôle de tonalité: ± 15dB @ 30Hz; de ± 19dB @ 1kHz; de ± 16dB @ 10kHz.
Distorsion harmonique totale mesurée @ 2V sortie RMS = <0,012% @ 1kHz, <0,03% @ 10KHz.
HD est inférieure à 0,01% 1V @ RMS.
Tension maximale de sortie sans distorsion: 2.5V RMS.
Principales Module amplificateur mélangeur
Pièces:
P1 Potentiomètre 100K linéaire
P2 10K Potentiomètre linéaire
R1, R2 15K Résistances 1/4W
R3, R4, R11, R12_100K Résistances 1/4W
R5, R6 22K 1/4W Résistances
R7, R8 390K 1/4W Résistances
R9, R10 560R Résistances 1/4W
R13 220R 1/4W Résistance
C1, C2 condensateurs 330nF polyester 63V
C3, C8 100uF 25V Condensateurs électrolytiques
C4, C5 10pF 63V Condensateurs céramique
C6, C7, 4u7 condensateurs électrolytiques 63V
IC1 TL062 BIFET Faible courant double ampli-op
Description du circuit:
Le schéma de ce circuit est dessiné comme un appareil stéréo pour mieux montrer le fader d'entrée principale et Pan-Pot connexions. La puce contient deux TL062 TL061 dans le même cas, 8 broches et est câblé comme deux amplificateurs mixeur virtuel-terre ayant un gain de tension d'environ 4, pour compenser les pertes introduites dans les passifs Pan-Pot circuits. Par conséquent, le total de tension à gain est de 1.
Chaque canal ajouté à la table de mixage doit inclure les pièces supplémentaires suivantes:
P1, P2, R1, R2, R3, R4, C1 et C2.
Ces pièces doivent être câblé comme indiqué sur le schéma ci-dessus, R3 et R4 connecter à la broche # 2 et # 6 broches de IC1 pour les canaux gauche et droit respectivement. Ces broches IC1 sont les «virtuel-terre points de mélange» et peut résumer ainsi un grand nombre de canaux.
Notes:
Dessin en cours pour un module stéréo principale du mélangeur amplificateur est 800uA.
Réponse en fréquence est de 20Hz à 20KHz - 0.5dB.
Distorsion harmonique totale mesurée @ 2V sortie RMS = <0,008% @ 1kHz, <0,017% @ 10KHz.
THD est de 0,005% 1V @ RMS.
Tension maximale de sortie sans distorsion: 2,8 V RMS.
Comment construire 3 Mixer ligne
Comment construire un analyseur de spectre 3 canaux
Ce 3 canal 15 analyseur de spectre LED est l'ajout parfait à tout projet amplificateur audio. Elle produit des écrans fantastique sur trois barres de LED qui peuvent être ajustés individuellement pour n'importe quelle gamme de fréquence particulière. Le circuit sera sortie de niveau ligne de la plupart de n'importe quelle source audio, et fonctionne sur 12V DC. Cela signifie qu'il peut même être utilisée dans une voiture.
schema electrique
pièces:
Résistance R1 100K 1/4W
R2 820K 1/4W Résistance
R3, R14, R16, R18 2,2 Meg 1/4W Résistance
R4, R5, R6 22K Pot
R7, R8, R9, R25, R27, R29 résistance 10K 1/4W
R10, R11, R12 680 ohm 1/4W
R13. R15, R17 580K 1/4W Résistance
R19, R20, R21 39K Résistance 1/4W
R22, R23, R24 47K Résistance 1/4W
R26, R28, R30 33 ohm 1/4W
C1, C5, C6 Condensateur polystyrène 0.012uF
C2, C9, C10, C11 condensateur électrolytique 3.3UF
C3, C4 condensateurs polystyrène 0.0022uF
C7, C8 condensateur 47nF Polystyrène
C12, C13, C14 condensateur électrolytique 0.47UF
C15, C16, C17 Condensateur 22uF électrolytique
D1, D2, D3 1N4002 Diode silicium
D4, D5, D6, D8, D8 LED verte
D10, D11, D12, D13, D14 LED orange
D16, D17, D18, D19, D20 LED rouge
U1 LM3900 Quad AOP
U2, U3, U4 AN6884 Bar Graph IC
MISC Conseil, fils, Supports pour CI
schema electrique
pièces:
Résistance R1 100K 1/4W
R2 820K 1/4W Résistance
R3, R14, R16, R18 2,2 Meg 1/4W Résistance
R4, R5, R6 22K Pot
R7, R8, R9, R25, R27, R29 résistance 10K 1/4W
R10, R11, R12 680 ohm 1/4W
R13. R15, R17 580K 1/4W Résistance
R19, R20, R21 39K Résistance 1/4W
R22, R23, R24 47K Résistance 1/4W
R26, R28, R30 33 ohm 1/4W
C1, C5, C6 Condensateur polystyrène 0.012uF
C2, C9, C10, C11 condensateur électrolytique 3.3UF
C3, C4 condensateurs polystyrène 0.0022uF
C7, C8 condensateur 47nF Polystyrène
C12, C13, C14 condensateur électrolytique 0.47UF
C15, C16, C17 Condensateur 22uF électrolytique
D1, D2, D3 1N4002 Diode silicium
D4, D5, D6, D8, D8 LED verte
D10, D11, D12, D13, D14 LED orange
D16, D17, D18, D19, D20 LED rouge
U1 LM3900 Quad AOP
U2, U3, U4 AN6884 Bar Graph IC
MISC Conseil, fils, Supports pour CI
Comment construire l'indicateur de niveau sonore
Les LED fonctionnent à 26mA chacune avec le réglage de la luminosité au maximum, ce qui est très lumineux. Le circuit a un interrupteur pour sélectionner les modes de fonctionnement: un point mobile de la lumière, ou un bar avec une longueur de changer.
Mon prototype a un peu 9V Ni-Cad rechargeable en elle pour être portable et la batterie est chargée de ruissellement lorsque le projet est alimenté par une 9V AC-DC.
Schéma
Description du circuit
1) Le microphone à électret est alimenté par et a une charge de R1 à partir d'un LM2931 5V régulateur.
2) L'étape opamp 1er est un préampli audio avec un gain de 101.
3) L'étape opamp 2nd est un amplificateur à alimentation unique qui fonctionne très bien avec ses entrées et sorties au sol et est utilisé comme un pilote de redressement avec un gain de 1,8. Il est polarisé à terre. Comme il est inversant, lorsque ses sautes d'entrée négative, ses sautes de production positif.
4) Trois 2N3904 transistors sont utilisés comme émetteurs-suiveurs:
a) Q1 est à l'intérieur de la boucle de rétroaction négative de l'ampli op deuxième comme une référence de tension pour les deux autres transistors. Espérons que les transistors match de l'autre.
b) T2 transistor émetteur suiveur accusations rapidement C8 qui se déverse lentement dans la R13 et est utilisé comme un détecteur de crête.
c) transistor Q3 est le contrôle automatique de gain. Il est également un détecteur de crête, mais plus lent a charge et des temps de décharge. Il entraîne l'échelle de résistance comparatorsâ € ™ dans le LM3915 afin de déterminer comment elle est sensible. R15 de +5 V est un diviseur de tension avec le ladderâ € ™ s la résistance totale d'environ 25k et fournit le haut de l'échelle, avec environ 0,51 V quand il ya un très faible niveau sonore détecté. Les sons forts causent Q3 pour conduire au sommet de l'échelle à 5,1 V pour une sensibilité réduite.
5) Le LM3915 régule le courant pour les LED afin qu'ils nâ € ™ t ont besoin de limitation du courant résistances. Dans le mode de bar avec tous les voyants allumés alors le LM3915 est chaud donc la résistance de 10 ohm/1W R16 part la chaleur.
Les options
1) Vous pouvez utiliser un commutateur pour modifier la luminosité au lieu d'un pot, ou à laisser lumineux.
2) Vous pouvez utiliser un amplificateur LM358 double (je l'ai essayé) mais sa production chute au-dessus de 4kHz. Le MC33172 est plat à 20kHz avec ce gain élevé.
3) Vous pouvez ajouter un 1uF au condensateur 2.2UF travers R5 afin de l'indicateur répond seulement à basse ou d'une beata € œThe €? de la musique. Puis un ampli op LM358 dual est fine.
Construction
1) L'aménagement a été conçu pour stripboard une boîte en plastique Hammond 1591B avec un espace dans l'extrémité inférieure d'une batterie rechargeable de 9V. Un boulon détient la carte de circuit et un second boulon a été coupé court comme un guide.
2) Un deuxième morceau de stripboard a été utilisé sur une diagonale à l'espace des voyants en étroite collaboration. Une LED quelques besoin de leur jante pour être déposée légèrement pour s'adapter.
3) Un troisième morceau de stripboard a été utilisé comme un mur de séparation pour la batterie et aux verrouillages stripboard LED pour le maintenir en place.
4) 11-fils du câble ruban flexible se connecte à la LED.
5) Utiliser audio blindé à partir du microphone et d'un œillet en caoutchouc en le tenant.
Pièces
R1 - 10k
R2, R3, R5, R7, R8, R10 - 100k
R4 - 47k
R6 - 1k
R9 - 56k
R11 - 4.7k
R12, R14 - 100
R13 - 330k
R15 - 220k
R16--10/1W
R17, R19 - 390
R18 - 22k
P1 - 10k audio-cône (log) en pot
C1, C4, C8 - 330nF
C2--47uF/10V
C3, C9--100uF/10V
C5 - 100nF
C6--470uF/16V
C7--10uF/16V
IC1 - MC33172P
IC2 - LM3915P
5V reg - LM2931AZ5.0
LED - MV8191 super-Rouge diffus
Microphone électret - deux fils de type Box - Hammond 1591B
Batterie - 9V Ni-Cad ou Ni-MH
SW1 - interrupteur SPST
Adaptateur jack - tension
Comment construire des phares clignotants
Conduite de l'autoroute avec votre haute feux de croisement peut vraiment augmenter votre visibilité, mais peut-il un danger pour les aveugler les autres conducteurs. Ce circuit simple peut être branché sur votre interrupteur de phare pour fournir la commutation automatique entre feux de route et faible quand il ya du trafic venant en sens inverse. Elle le fait en captant la lumière de ce trafic. De cette façon, vous pouvez conduire en toute sécurité avec votre haute poutres sans éblouir les autres conducteurs.
schéma
pièces:
R1 5K Résistance 1/4W
R2, R3, R4 5K Pot
Q1 NPN Phototransistor
Q2 2N3906 PNP Transistor
K1 relais basse actuelle SPST 12V
K2 Haute relais SPDT 12V Courant
S1 interrupteur SPST
Batterie de voiture B1
Cas MISC, le fil, le conseil, les boutons pour les pots
notes:
1. Q1 devrait me montés de telle façon pour qu'elle pointe vers l'avant de la voiture avec une ligne claire de site. Des emplacements appropriés sont sur le tableau de bord, dans la calandre, etc
2. Régler tous les pots pour une réponse appropriée par des essais sur une route déserte.
3. S1 active et désactive le circuit.
4. B1 est, évidemment, dans la voiture déjà.
5. Avant que vous essayez de vous connecter ce circuit, obtenir un schéma de câblage pour votre voiture. Certains constructeurs automobiles font des choses bizarres avec le câblage.
6. Connexion A va vers le circuit des feux de route, B va à l'interrupteur des phares commun et C se connecte au circuit de croisement.
Comment construire minuterie Phares
pièces:
R1 4K7 1/4W Résistance
R2, R3 1K Résistances 1/4W
C1 100ÂμF 25V condensateur électrolytique (voir notes)
D1 1N4002 100V 1A Diode
Q1 BC547 45V 100mA transistor NPN
Q2 BC327 45V 800mA PNP Transistor
P1 SPST Pushbutton
RL1 Relais avec inverseur 10A min. interrupteur
12V Tension de la bobine. Résistance de la bobine de 150 à 600 ohms
commentaires:
Ce dispositif est une minuterie simple, permettant de garder les phares de votre véhicule pendant environ 1min. et 30sec., par exemple lors de l'accès dans un endroit sombre, sans la nécessité de revenir à coupure de l'éclairage.
Le fonctionnement du circuit:
Pousser sur P1 permet C1 de charge pour alimentation 12V batterie est pleine. Par conséquent Q1 est entraîné dur-sur, la conduite en Q2 tour et sa charge relais. Les phares sont ainsi activés par le biais du contact de relais câblés en parallèle pour mettre le véhicule phares. RL1 reste activée jusqu'à C1 est presque totalement déchargée, c'est à dire lorsque sa tension tombe en dessous de 0.7V.
Le délai de temporisation du circuit dépend de C1 et les valeurs R1 et a été fixé à environ 1min. et 30sec.
Dans la pratique, en raison de la valeur des condensateurs électrolytiques de tolérance large, ce délai peut varier d'environ 1min. et 30sec. à 1min. et de temps d'environ 50s.
Une variante intéressante est d'utiliser la lampe à l'intérieur comme une source de commande de la minuterie. De cette façon, lorsque la porte est ouverte C1 est chargé, mais il va commencer à s'acquitter uniquement lorsque la porte sera fermée, en remplaçant le fonctionnement poussoir.
Pour activer le circuit agissant de cette façon, il suffit de connecter la cathode d'une diode 1N4002 à R1-C1 de jonction et l'anode à la «vivre» principal de la lampe à l'intérieur.
Ce plomb peut être distingué-out à l'aide d'un voltmètre, comme c'est le conduire où une tension de 12V peut être mesuré à l'égard du châssis du véhicule lorsque la lampe est allumée.
notes:
Le contact du relais doit être évalué à 10A ou plus.
Timings obtenu essayant condensateurs électrolytiques pour la tolérance différents C1:
100ÂμF = 1'30 "à 1'50"
47ÂμF = 0'45 "à 1'05"
220ÂμF = 3'15 "à 4'15"
Comment construire Transmetteur FM 45W avec vanne
R1 15KW/2W
R2 1KW/10W
1KW/10W R3 (pour plus grande force de la sortie, vous le remplacer par un court-circuit).
C1 trimmer 50pF
C2 30pF trimmer
C3 22pF/4KV
C4, C6, C9 10nF/1KV
C5, C7 1nF/1KV
C8 100mF 100 mF/450V (Double électrolytique)
C9, C10 10nF
RFC1, RFC2, RFC3 Inductances de l'air: 15 bobines de 8mm de diamètre, à partir de fil de 1mm.
Transformateur T1 220V/6V-1A
Transformateur T2 de configuration avec 4 ou être le premier 8W
Inducteur T3 avec noyau en ferrite (il ressemble à l'extérieur avec transformateur petit mais a un tour seulement).
D1 BY127 redresseur
Lampe 807 Sylv États-Unis ou EL34 ou équivalent
ANTENNE L simple dipôle / 2. (Longueur d'onde L =)
S1 interrupteur principal de la restauration.
Le commutateur S2 de restauration de l'élévation (lui nous fermer après zestacej «le fil).
[color = green] La plupart des éléments que vous pouvez le trouver dans une ancienne arrière-blanche la télévision avec des lampes. [/ color]
Règlement:
Avec la C2-nous réglementer la fréquence.
Avec la C1 nous adaptons la résistance d'antenne (pratiquement lui nous réguler afin qu'il soit entendu notre voix dans la radio aussi longtemps que vous devenez plus propre).
notes:
La restauration meilleure qu'elle ne devienne pas à droite de la 220, mais le réseau via un transformateur 220V/220V d'isolement et de la sécurité 1A.
Lorsque n'existe pas, le R3, la force de la dépense est plus grand, mais est augmenté respectivement de 50Hz aussi le ronflement, car la simplicité de la conception.
Le contrôle (audio) peut devenir une source kasseto'fwno ou d'autres puissants. S'il est un microphone, il sera censé précède l'amplificateur afin qu'il acquiert une force de l'ordre de 8W environ.

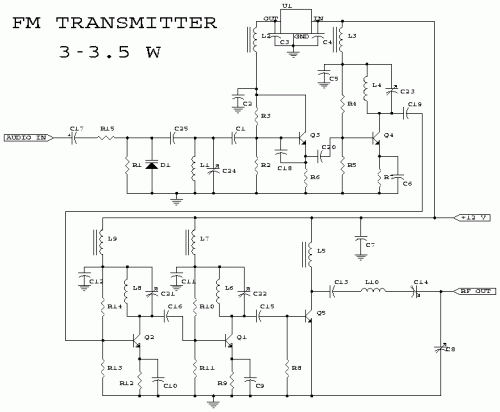

Comment construire 3W Transmetteur FM
Ceci est le schéma d'un émetteur FM avec 3 à 3,5 W de puissance de sortie qui peut être utilisé entre 90 et 110 MHz. Bien que la stabilité n'est pas si mauvaise, une PLL peut être utilisé sur ce circuit.
C'est un circuit que j'ai créer il ya quelques années pour un ami, qui l'a utilisé en combinaison avec l'amplificateur BLY88 pour obtenir 20 W de puissance de sortie. D'après les notes que j'ai prises au schéma original, il a bien fonctionné avec un ROS de 1: 1,05 (tout à fait normal chez moi avec mon antenne).
schéma
pièces:
R1, R4, R14, R15 10K Résistance 1/4W
R2, R3 22K Résistance 1/4W
R5, R13 3,9 K 1/4W Résistance
R6, R11 680 ohm 1/4W
R7 150 ohm 1/4W
R8, R12 100 ohm 1/4W
La résistance R9 68 Ohm 1/4W
R10 6.8K 1/4W Résistance
C1 4.7PF Condensateur disque céramique
C2, C3, C4, C5, C7, C11, C12 100nF condensateur Ceramic Disc
C6, C9, C10 condensateur 10nF Ceramic Disc
C8, C14 condensateur ajustable 60pF
C13 condensateur 82pF Ceramic Disc
C15 condensateur 27pF Ceramic Disc
C16 condensateur 22pF Ceramic Disc
C17 10uF 25V Condensateur électrolytique
C18 condensateur 33pF Ceramic Disc
C19 condensateur 18pF Ceramic Disc
Condensateur C20 12pF Ceramic Disc
C21, C22, C23, C24 condensateur ajustable 40pF
C25 Condensateur 5pF Ceramic Disc
L1 5 WDG, Ø 6 mm, 1 mm CuAg, l'espace de 1 mm
L2, L3, L5, L7, L9 6-trous Ferroxcube large bande HF Choke (5 WDG)
L4, L6, L8 1,5 WDG, Ø 6 mm, 1 mm CuAg, l'espace de 1 mm
L10 8 WDG, Dia 5 mm, 1 mm CuAg, l'espace de 1 mm
D1 BB405 BB102 ou égal ou (le plus varicaps avec C = 2-20 pF [env.] Fera l'affaire)
Q1 2N3866
T2 et T4 2N2219A
Q3 BF115
Q5 2N3553
U1 7810 Régulateur
Microphone électret MIC
MISC PC Board, fil pour antenne, Dissipateurs
Comment construire un émetteur AM
Il est illégal d'exploiter un émetteur de radio sans licence dans la plupart des pays. Cette ircuit est volontairement limitée à la puissance, mais fournira une modulation d'amplitude (AM) de la voix sur la bande des ondes moyennes.
Le circuit est en deux moitiés, d'un amplificateur audio et un oscillateur RF. L'oscillateur est construit autour de Q1 et composants associés. Le circuit de L1 réservoir et VC1 est accordable d'environ 500kHz à 1600KHz. Ces composants peuvent être utilisés à partir d'une radio MW vieux, si disponible. Q1 besoins réinjection à osciller et ceci est réalisé en reliant la base et collecteur de Q1 à des extrémités opposées du circuit réservoir. Le condensateur C7 1nF, les signaux des couples de la base au sommet de L1, et C2, assure 100pF que l'oscillation est passé de collectionneur, à l'émetteur, et via la résistance d'émetteur de base interne du transistor, de retour à la base à nouveau. Résistance R2 a un rôle important dans ce circuit. Il assure que l'oscillation ne sera pas shunté à la masse via la résistance d'émetteur interne très faible, re du T1, et augmente également l'impédance d'entrée afin que le signal de modulation ne sera pas shunté. Fréquence d'oscillation est réglée avec le VC1.
Q2 est câblé comme un amplificateur à émetteur commun, C5 découplage de la résistance d'émetteur et la réalisation complète de gain de cette étape. Le microphone est un microphone à condensateur électret et la quantité de modulation AM est réglé avec le P1 résistance 4.7k prédéfinie.
Une antenne n'est pas nécessaire, mais 30cm de fil peut être utilisé au niveau du collecteur pour augmenter la portée de l'émetteur.
Comment construire Bug Téléphone FM
Voici un émetteur simple que lorsqu'il est connecté à une ligne téléphonique, transmet quelque chose sur cette ligne (execpt la tonalité) pour n'importe quelle radio FM. La fréquence peut être réglée de 88 à environ 94Mhz et la portée est d'environ 200 pieds. Il est extrêmement facile à construire et est donc un bon projet de débutant utile.
schéma
pièces
R1 180 ohms 1 / 4 W Résistance
R2 12K 1 / 4 W Résistance
C1 330PF condensateur
C2 12pF condensateur
C3 471pF condensateur
Condensateur C4 22pF
Q1 2SA933 Transistor
D1, D2, D3, D4 1SS119 diode au silicium
D5 LED rouge
S1 SPDT
Coil Tuning L1
MISC fil, Circuit Board
Remarques
1. L1 est de 7 tours de 22 AWG fil enroulé sur un petit 9 / 64 de forage. Vous pouvez avoir besoin d'expérimenter avec le nombre de tours.
2. En étirant et en comprimant les bobines de L1, vous pouvez changer la fréquence de l'émetteur. La fréquence est d'environ 88 min Mhz, tandis que la fréquence max est autour de 94 Mhz.
3. Le fil vert de la ligne téléphonique va à IN1. Le fil rouge de la ligne téléphonique va à IN2. Le fil vert de OUT1 va vers le téléphone (s), ainsi que le fil rouge de OUT2.
4. L'antenne est un morceau de fine (22 AWG) d'environ 5 pouces de long.
5. Tous les condensateurs sont prévus pour 250V ou plus.
6. L'émetteur est alimenté par la ligne téléphonique et est sur que lorsque le téléphone est utilisé. S1 peut être utilisé pour désactiver l'émetteur si elle n'est pas nécessaire.
7. Si vous avez des problèmes avec le feu à LED sur, puis ajoutez une résistance de 300 ohms 1/4W en série avec elle.
Comment construire radar à ultrasons
C'est un projet très intéressant avec de nombreuses applications pratiques dans les systèmes de sécurité et d'alarme pour des maisons, des magasins et des voitures. Il se compose d'un ensemble de récepteur d'ultrasons et de l'émetteur qui fonctionnent à la même fréquence. Quand quelque chose bouge dans la zone couverte par le circuit de l'circuitâ € ™ s bel équilibre est perturbé et l'alarme est déclenchée. Le circuit est très sensible et peut être ajusté pour se réinitialiser automatiquement ou à rester jusqu'à ce qu'elle soit déclenchée manuellement réinitialiser après une alarme.
Fiche technique - Caractéristiques
Tension de fonctionnement: 12V DC
Courant: 30 mA
Comment ça marche?
Comme il a déjà été déclaré le circuit se compose d'un émetteur d'ultrasons et un récepteur qui tous deux travaillent à la même fréquence. Ils utilisent des transducteurs piézoélectriques à ultrasons que la production et les périphériques d'entrée, respectivement, et leur fréquence de fonctionnement est déterminé par les dispositifs particuliers à utiliser.
L'émetteur est construit autour de portes NAND à deux des quatre trouvés dans IC3 qui sont utilisés ici câblé comme les onduleurs et dans le circuit particulier, ils forment un multivibrateur dont la sortie entraîne le transducteur. Le P2 trimmer ajuste la fréquence de sortie de l'émetteur et pour plus d'efficacité il doit être le même que la fréquence de résonance des transducteurs utilisés. Le récepteur utilise un capteur similaire à recevoir les signaux qui sont réfléchies vers elle, dont la sortie est amplifié par le transistor TR3, et IC1 qui est un ampli-op 741. La sortie de IC1 est pris à l'entrée non inverseuse de IC2 le facteur d'amplification est ajustée par le biais de P1. Le circuit est ajusté de telle façon à rester en équilibre le plus longtemps le même que la fréquence de sortie de l'émetteur. Si il ya du mouvement dans la zone couverte par l'émission du signal à ultrasons
qui est réfléchie vers le récepteur devient déformée et le circuit est déséquilibré. La sortie de IC2 change brusquement et le circuit trigger de Schmitt qui est construit autour des deux autres portes dans IC3 est déclenchée. Cela conduit de sortie des transistors TR1, 2 qui à son tour donner un signal au système d'alarme ou si il ya un relais relié au circuit, en série avec le collecteur de TR1, il devient actif. Le circuit fonctionne de 9 à 12 VDC et peut être utilisé avec des piles ou une alimentation électrique.
Schéma
Construction
Tout d'abord examinons quelques notions de base dans la construction de circuits électroniques sur un circuit imprimé. Le conseil est composé d'un matériau mince isolant revêtu d'une fine couche de cuivre conducteur qui est façonné de telle manière à former les conducteurs nécessaires entre les différentes composantes du circuit. L'utilisation d'un circuit imprimé bien conçu est très souhaitable, car elle accélère la construction considérablement augmenté et réduit la possibilité de faire des erreurs. Conseils Smart Kit viennent également pré-percés et avec le contour des composants et leur identification imprimé sur le côté composant pour rendre la construction plus facile. Pour protéger la carte pendant le stockage de l'oxydation et assure qu'il est à vous en parfait état le cuivre est étamé en cours de fabrication et recouvert d'un vernis spécial qui le protège d'obtenir oxydé et rend également plus facile à souder. Soudage des composants à la carte est la seule façon de construire votre circuit et de la façon dont vous faites cela dépend grandement de votre succès ou l'échec. Ce travail n'est pas très difficile et si vous respectez quelques règles que vous devriez avoir aucun problème. Le fer à souder que vous utilisez doit être léger et sa puissance ne doit pas dépasser les 25 Watts. La pointe doit être fin et doivent être maintenus propres en tout temps. A cet effet, viennent très pratique éponges spécialement conçu qui sont maintenus humides et de temps en temps, vous pouvez essuyer l'extrémité chaude sur eux pour enlever tous les résidus qui ont tendance à s'accumuler sur elle. NE PAS fichier ou du papier de verre une astuce sales ou usés. Si la pointe ne peut pas être nettoyé, le remplacer. Il ya beaucoup de différents types de soudures sur le marché et vous devez choisir une bonne qualité qui contient le flux nécessaire à sa base, afin d'assurer un joint parfait à chaque fois. NE PAS utiliser flux de soudure en dehors de ce qui est déjà inclus dans votre soudure. Trop bien le flux peut entraîner de nombreux problèmes et est l'une des principales causes de dysfonctionnement du circuit. Si toutefois vous devez utiliser le flux supplémentaire, comme c'est le cas lorsque vous avez à fils de cuivre étain, le nettoyer très soigneusement après avoir terminé votre travail. Afin de souder un composant correctement, vous devez effectuer les opérations suivantes:
@ Nettoyer la composante mène avec un petit morceau de papier émeri.
@ Les plier à la distance correcte de l'Componenta € ™ s du corps et d'insérer l'élément à sa place sur l'échiquier.
@ Vous pouvez trouver parfois une composante de plus haut calibre avec des fils que d'habitude, qui sont trop épais pour entrer dans les trous du PC conseil d'administration.
@ Dans ce cas, utiliser une mini perceuse pour agrandir les trous légèrement. Ne pas faire les trous trop gros car cela va faire la soudure difficiles par la suite.
@ Prenez le fer chaud et le lieu de son astuce sur la broche du composant tout en tenant le bout du fil de soudure à l'endroit où la tête émerge de la planche. La pointe de fer doit toucher la tête légèrement au-dessus du pc conseil d'administration.
@ Lorsque la soudure commence à fondre et couler attendre jusqu'à ce qu'il recouvre uniformément la zone autour du trou et le bout de flux et sort par le dessous de la soudure. Toute l'opération ne devrait pas prendre plus de 5 secondes. Retirez le fer et la soudure permettent de refroidir naturellement, sans souffler dessus ou de déplacer le composant. Si tout a été fait correctement la surface de la commune doit avoir un fini brillant métallique et ses bords devraient être terminée en douceur sur la broche du composant et la piste du conseil. Si la soudure est terne, fissuré, ou a la forme d'un blob alors vous avez fait un joint sec et vous devriez retirer la soudure (avec une pompe, ou une mèche de soudure) et le refaire.
@ Prenez soin de ne pas surchauffer les pistes car il est très facile de les soulever par la conseil d'administration et les briser.
@ Lorsque vous êtes à souder un composant sensible, il est de bonne pratique pour tenir la tête du côté composant de la carte avec une paire de pinces à long bec de détourner toute la chaleur qui pourrait endommager les composants.
@ Assurez-vous que vous n'utilisez pas plus que de la soudure, il est nécessaire que vous courez le risque de court-circuiter les voies adjacentes sur le plateau, surtout si elles sont très proches.
@ Lorsque vous avez fini votre travail couper l'excédent de l'élément conduit et nettoyer le conseil soigneusement avec un solvant approprié pour enlever tous les résidus de flux qui peuvent demeurer sur lui.
@ Il existe assez peu de composants dans le circuit et vous devez être prudent pour éviter les erreurs qui seront difficiles à retracer et à la réparation par la suite. Soudez d'abord les broches et les prises IC et puis en suivant si cela est possible la liste des pièces les résistances les trims et les condensateurs en accordant une attention particulière à l'orientation correcte de l'électrolyse.
Soudez @ puis les transistors et les diodes en prenant soin de ne pas les chauffer pendant la soudure. Les capteurs doivent être positionnés de telle manière qu'ils ne touchent pas directement entre eux parce que cela va réduire l'efficacité du circuit. Lorsque vous avez fini à souder, vérifier votre travail pour vous assurer que vous avez tout fait correctement, puis insérez l'ICA € ™ s dans leurs orbites attention à leur orientation correcte et la manipulation de IC3 avec grand soin car elle est de type CMOS et peut être endommagés très facilement en décharges d'électricité statique. Ne pas le sortir de son emballage papier d'aluminium jusqu'à ce qu'il soit temps de l'insérer dans son alvéole, la terre la carte et de votre corps à la décharge d'électricité statique, puis insérez le CI avec soin dans son alvéole. Dans le kit, vous trouverez une LED et une résistance de 560 â € "ce qui vous aidera à faire les ajustements nécessaires pour le circuit. Raccordez la résistance en série avec la LED et ensuite de les connecter entre le point 9 du circuit et le rail d'alimentation positive (point 1).
Branchez l'alimentation à travers des points 1 (+) et 2 (-) de l'ordinateur conseil d'administration et de mettre P1 à peu près à sa position moyenne. Tournez alors P2 lentement jusqu'à la LED s'allume lorsque vous déplacez vos doigts légèrement devant les transducteurs. Si vous avez un compteur de fréquence, alors vous pouvez procéder à un ajustement beaucoup plus précis du circuit. Branchez le compteur de fréquence à travers le capteur et ajuster P2 jusqu'à ce que la fréquence de l'oscillateur est exactement la même que la fréquence de résonance du transducteur. Réglez ensuite P1 pour une sensibilité maximale. Reliant les broches 7 et 8 sur le p.c. conseil d'administration fera le tour de rester jusqu'à ce qu'elle soit déclenchée manuellement réinitialiser après une alarme. Cela peut être très utile si vous voulez savoir qu'il y avait une tentative d'entrer dans le lieu et qui sont protégés par le radar.
Ajustements
Ce kit ne nécessite aucun ajustement, si vous suivez les instructions de construction.
Attention
Si elles sont utilisées dans le cadre d'un vaste assemblage et tout dommage est causé, notre entreprise ne porte aucune responsabilité.
Tout en utilisant des pièces électriques, poignée de l'alimentation et l'équipement avec le plus grand soin, en suivant les normes de sécurité tel que décrit par specs et règlements internationaux.
Si cela ne fonctionne pas
Vérifiez votre travail pour d'éventuels joints secs, des ponts sur les pistes adjacentes ou les résidus de flux de soudure qui causent généralement des problèmes. Vérifiez à nouveau toutes les connexions externes vers et à partir du circuit pour voir s'il ya une erreur là.
Voir qu'il n'ya pas de pièces manquantes ou inséré dans les mauvais endroits.
Assurez-vous que toutes les composantes polarisées ont été soudés dans le bon sens. Assurez-vous que l'alimentation a la bonne tension et est connecté dans le bon sens à votre circuit. Vérifiez votre projet pour les composants défectueux ou endommagés.
Si les contrôles tout et votre projet échoue encore à travailler, s'il vous plaît contacter votre revendeur et le Service Smart Kit va le réparer pour vous.
Pièces
R1 180 kOhm
R2 12 kOhm
R3, 8 47 kOhm
R4 3,9 kOhm
R5, 6, 16 10 kOhm
R7, 10, 12, 14, 17 100 kQ
R9, 11 1 MOhm
R13, 15 3,3 kOhm
C1, C6 10uF/16V
C2 47uF/16V
C3 4,7 pF
C4, C7 1 nF
C5 10nF
C8, C11 4,7 uF/16V
C9 22uF/16V
100 nF C10
C12 2,2 uF/16V
C13 3,3 nF
C14 47nF
TR1, 2, 3 BC547, BC548
P1 10 trimmer KOhm
P2 47 trimmer KOhm
IC1, 2 741 OP-AMP
IC3 4093 C-MOS
40KHz TRANSDUCTEUR R
40KHz transducteur T
D1, 2, 3, 4 1N4148
Comment construire Gun magnétique
IC1 est un timer 555 en mode astable, en envoyant environ. 10 ms à impulsions IC2 décennie comptoir. IC2 est continuellement remise à zéro à travers R3, jusqu'à ce que la broche 15 est prise par le bas "Fire" bouton. IC2 alors des séquences travers sorties Q1 à Q7, pour nourrir les transistors de puissance TR1 à TR4, électroaimants feu qui L1 à L4 en séquence rapide.
Le transformateur T1 secondaire est 18 volts 1 ampère AC Lorsque redressée et lissée, cela donne 25,2 V CC pour électro-L1 à L4. Résistance R4 gouttes 12 V pour obtenir une assez faible tension d'alimentation pour IC1 et IC2.
Les électroaimants sont enroulées sur un 25 cm de long, 3 mm de diamètre. tube de cuivre (disponible dans les magasins de loisirs). Deux "s'arrête" peut être coupé de l'étain pour chaque électro-aimant, et 500 tours d'env. 30 SWG. fil de cuivre émaillé enroulé entre eux. Les électroaimants doit être enroulée sur une base de scotch inversé, de sorte qu'on peut les glisser sur le tube de cuivre. La limace (ou "balle") est un morceau de 3 cm de 2 mm de diamètre. fil galvanisé, qui doivent glisser librement à l'intérieur du tube de cuivre.
La plupart cruciale pour l'efficacité de l'arme sont le cadre de VR1 et les positions des électroaimants L1 à L4 sur le tube de cuivre (les valeurs et les mesures indiquées sont simplement un guide). Tout d'abord, avec L2 à L4 déconnecté, VR1 devrait être à l'écoute et L1 positionné pour une efficacité optimale (placer un fil dans le tube à sentir dans quelle mesure les sauts limaces avec L1). Puis L2 (désormais connecté) doit être placé pour une efficacité optimale (la limace va maintenant quitter le tube). Répéter avec L3 et L4.
Électro-L2 à L4 ont chacun été d'augmenter considérablement la portée du canon. Dans une prochaine édition de l'EPE, l'auteur va décrire comment les lecteurs peuvent atterrir un petit projectile sur Mars.
Comment construire musculaire Bio-stimulateur
P1 4K7 potentiomètre linéaire
R1 180K 1/4W Résistance
R2 1K8 1/4W Résistance (voir Notes)
Résistance R3 2K2 1/4W
R4 100R 1/4W Résistance
C1 100nF 63V Condensateur polyester
C2 100ÂμF 25V Condensateur électrolytique
D1 LED Rouge 5mm.
D2 1N4007 1000V 1A Diode
Q1, Q2 BC327 45V 800mA Transistors PNP
IC1 7555 ou TS555CN CMOS TIMER IC
T1 220V primaire, secondaire 12V 1.2VA transformateur secteur (voir Notes)
SW1 interrupteur SPST (Montés avec P1)
B1 Batterie 3V (deux 1.5V AA ou AAA cellules en série etc)
Objectif de périphériques:
Ceci est un petit ensemble portatif, conçu pour ceux qui visent à l'amélioration regard. Le Bio-stimulateur fournit la stimulation des muscles et le renouvellement, mais, surtout, c'est une aide à enlever la cellulite.
Bande des électrodes à la peau aux deux extrémités du muscle choisi et tournez le bouton P1 lentement jusqu'à une légère sensation de démangeaison est perçu. Chaque séance doit durer environ 30 - 40 minutes.
Le fonctionnement du circuit:
IC1 génère 150ÂμSec. impulsions à environ 80Hz fréquence. Agit comme un tampon Q1 et Q2 inverse la polarité des impulsions »et entraîne le transformateur. L'amplitude des impulsions de sortie est fixée par P1 et environ affiché par la luminosité LED D1. D2 protège contre les pics Q2 haute tension générée par l'inductance T1 pendant la commutation.
Notes:
T1 est un petit transformateur secteur 220 à 100 ou 12V @ 150mA. Il doit être inversée connectée à savoir: l'enroulement secondaire 12V au collecteur Q2 et au sol, et le primaire 220V enroulement pour électrodes de sortie.
La tension de sortie est d'environ 60V courant négatif, mais positif et de sortie 150V est si petit qu'il n'ya aucun danger à choc électrique.
En tout cas, P1 devrait être exploité par le «patient», à commencer par le bouton complètement à gauche, puis il tourne lentement vers la droite jusqu'à ce que la LED commence à s'allumer. Arreter de faire tourner le bouton quand une sensation de démangeaison lumière est perçue.
Meilleure position de commande est généralement proche du centre de sa gamme.
Dans certains cas, une durée supérieure impulsion peut être plus efficace dans le traitement de la cellulite. Essayez de changer R2 au maximum 5K6 ou 10K: forte impulsions sera facilement perçu et le voyant briller davantage.
Les électrodes peuvent être obtenus en petites plaques métalliques reliées à la sortie du circuit via le fil électrique d'habitude et peut être collé sur la peau. Dans certains cas, les humectant avec peu d'eau s'est avérée utile.
SW1 doivent être groupés à P1 pour éviter les pics de tension brutale sur le "patient" corps à la mise sous tension, mais un stand alone interrupteur SPST fonctionne très bien, à condition que vous n'oubliez pas de mettre le bouton P1 en butée gauche à la mise sous tension.
Dessin courant de ce circuit est d'environ 1mA DC @ 3V.
Certains ensembles commerciaux ont électrodes de sortie de quatre, six ou huit. Pour obtenir ce que vous pouvez conserver la partie du circuit comprenant IC1, R1, R2, C1, C2, SW1 et B1. D'autres parties dans le schéma (P1-dire, R3, R4, D1, D2, T2 et T1) peut être doublé, triplé ou quadruplé. Potentiomètres ajoutée et résistances série R3 doivent être câblés en parallèle et tous connectés à partir émetteur de Q1 à une alimentation positive.
Ensembles commerciaux ont souvent intégré dans 30 minutes minuterie. A cet effet, vous pouvez utiliser le Beeper temporisé de la minuterie de la lampe de chevet ou les circuits de minuterie de jogging disponibles dans ce site Web, en ajustant les composantes moment pour répondre à vos besoins.
Comment construire détecteur de radar Economie (schema electronique)
Propulsé AC LED blanche Strings
, Pour faire une belle sous l'éclairage d'accentuation compteur,alimenté par 120VAC. Il câblé les cordes en deux sections série de 15 LED chacun, mais câblés dans des directions opposées.
Il a ensuite utilisé un seul condensateur à limiter le courantalternatif à travers les deux piqûres. J'ai regardé le circuit et a décidé qu'il lui semblait tout à fait raisonnable. Le seul changement que j'ai décidé de faire était d'ajouter une résistance de l'oxyde de métal en série avec le condensateur, pour agir comme fusible etde limiter le courant de crête, devrait-il y avoir un pic de tension sur la ligne AC. Avec les deux chaînes de 15, le courant est d'abordpompée à travers une chaîne de la série, alors que les changements AC la polarité de ligne, il traverse la deuxième chaîne. Depuis le condensateur agit comme une source de courant constant, vous pouvez utiliser des nombres autre chaîne. La valeurdu condensateur montré maintient le courant limité à environ 20mA pour les DEL. En Europe et en Australie, où la fréquence de ligne est 50Hz, vous pouvez voir un effet stroboscopique notable de laLED, si il ya une séparation substantielle entre les deux chaînes de polarité différente.
